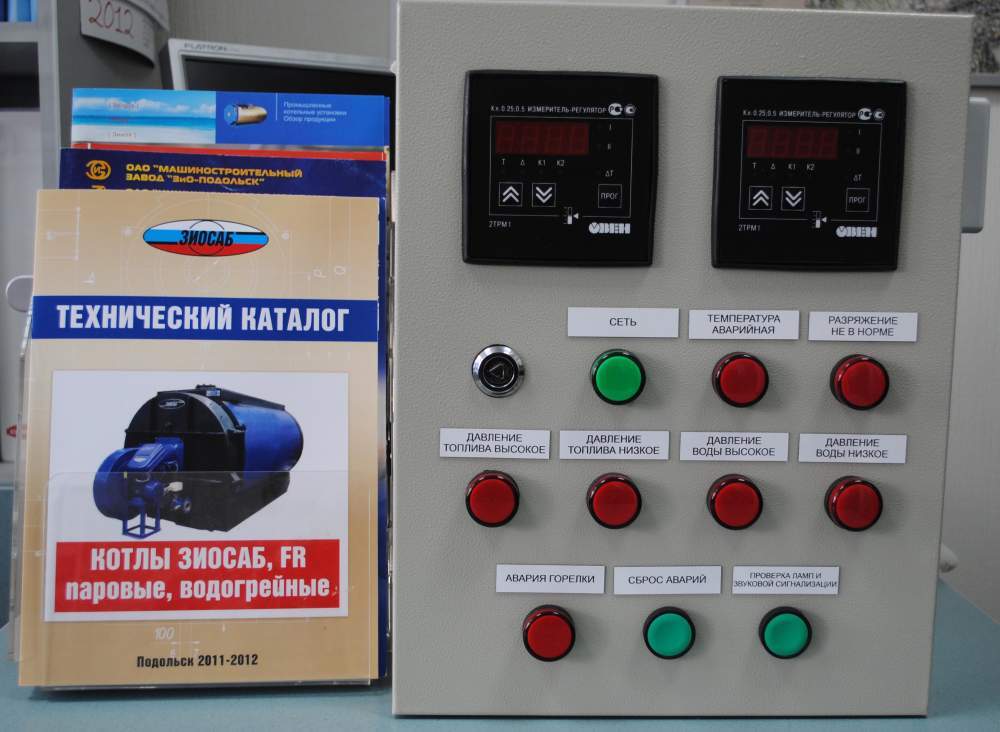

Блок управления котлом ( БУК)

Основными функциями блока управления являются:

- управление ходом технологического процесса в автоматическом режиме;

- отображение необходимых непрерывных технологических параметров и сигнализации их выхода за установленные пределы:

А. фиксация причины остановки газовой (жидкотопливной) горелки по следующим параметрам:

- температура воды на выходе из котла аварийная;

- давление воды на выходе из котла низкое;

- давление воды на выходе из котла высокое;

- давление газа перед горелкой высокое;

- давление газа перед горелкой низкое;

- давление дымовых газов за котлом не в норме;

- исчезновение напряжения;

- авария горелки.

Б. Отображения на цифровом дисплее следующих параметров:

- фактическая температура воды за котлом;

- фактическое давление воды за котлом.

С. Задание следующих параметров:

- давление воды высокое;

- давление воды низкое;

- температура воды за котлом, при которой выключается горелка (рабочее отключение);

- температура воды за котлом, при которой происходит переключение ступеней горения горелки.

БУК устанавливается на водогрейные котлы с двухступенчатой или модулированной горелкой, осуществляет фиксацию причин остановки котла в соответствии со СНиП -35-76 «Котельные установки» п. 15.6 раздел «Автоматизация».

Привязку БУК к конкретному котлу осуществляет проектная организация, проектирующая котельную, тепловой пункт. Программируемый контроллер Simens LOGO 230RSo программируется изготовителем БУКа, двухканальные измерители-регуляторы 2ТРМ1 для измерения температуры и давления программируются на месте монтажа под конкретные параметры, значения которых уточняются при проведении пуско-наладочных работ.

Блок управления котлом разрабатывался на общих принципах конструирования изложенных в ГОСТ Р ИСО 13849-1-2003 «ЭЛЕМЕНТЫ СИСТЕМ УПРАВЛЕНИЯ, СВЯЗАННЫЕ С БЕЗОПАСНОСТЬЮ» Часть 1

1.3.3. Алгоритм работы блока управления котлом

При аварийной температуре термостата на вход контроллера приходит электрический сигнал. Загорается красная лампа сигнализации "Температура аварийная".

При разряжении не в норме на вход контроллера с внешнего устройства (реле разряжения за котлом) приходит электрический сигнал. Загорается красная лампа сигнализации "Разряжение не в норме".

При понижении/повышении давления топлива ниже/выше установленного значения на вход контроллера с внешнего устройства (реле давления) приходит электрический сигнал. Загорается красная лампа сигнализации "Давление топлива низкое" или "Давление топлива высокое" соответственно.

При понижении/повышении давления воды ниже/выше установленного значения с выхода измерителя-регулятора приходит электрический сигнал на вход контроллера. Загорается красная лампа сигнализации "Давление воды низкое" или "Давление воды высокое" соответственно.

При аварии горелки на вход контроллера приходит электрический сигнал. Загорается красная лампа сигнализации "Авария горелки".

При поступлении на вход контроллера любого из выше перечисленных аварийных сигналов происходит срабатывание
