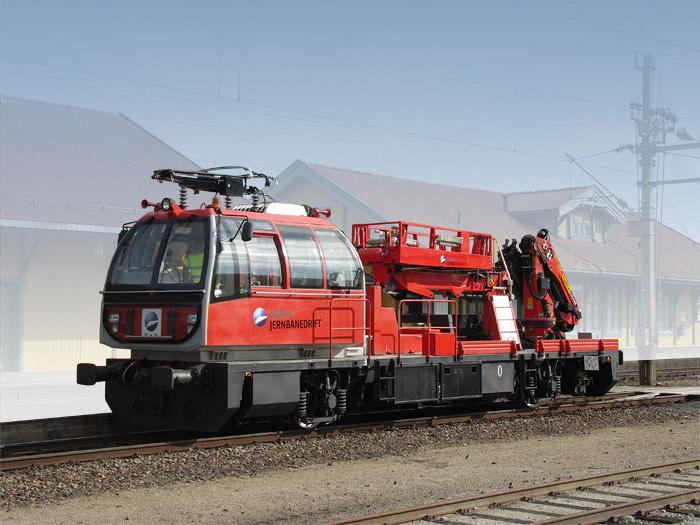

Автомотриса дизельная монтажная АДМ-1.3см предназначена для выполнения: монтажных, ремонтных, аварийно-восстановительных работ контактной сети на электрифицированных железных дорогах со снятым напряжением;погрузочно-разгрузочных работ собственным краном-манипулятором;транспортирования платформ с различными грузами к месту работ;перевозки грузов, в том числе: рельсовых плетей, инструмента и механизмов;перевозки рабочих бригад;питания электроэнергией потребителей в полевых условиях;проведения маневровых работ.
Исполнена по заказу фирмы "Norsk Jernbanedrift AS", Норвегия.
Технические характеристики:
Автомотриса АДМ-1.3см
Мощность силовой установки, кВт 316 Скорость максимальная, км/ч
100 Технологическая скорость, км/ч от 0 до 5 Ширина колеи, мм 1435 Масса изделия конструктивная, т, не более 33,0 Тяговое усилие: - на горизонтальном участке пути (маневровые работы), т
150,0 - при постоянной скорости 75 км/ч на горизонтальном участке пути, т
15,0 - при постоянной скорости 60 км/ч и угле наклона пути 18%0, т
15,0 Прочие показатели: - грузоподъёмность собственной платформы максимальная, т 2,5 - уклон пути максимальный, преодолеваемый автомотрисой, %0 30 - минимальный радиус кривой, преодолеваемый автомотрисой без прицепной нагрузки, м 100 Габаритные размеры ,мм: - длина по раме 12060±30 - ширина 2838±50 - высота (без учета пантографа)
3690±30 - база 7000±20 - диаметр колеса по кругу катания, мм 950+10 Пассажировместимость кабины, включая обслуживающий персонал + пассажиры, чел. 6 (2+4) Основные комплектующие изделия: - крано-манипуляторная установка PK-17502C - Платформа подъемная
PА095 - двигатель MAN D 2876 LE 122
- оборудование тормозное
Knorr-Bremse - генератор синхронный ГС-250-30/4 - гидропередача ГМПМ-350А - автоматизированная система контроля и управления
АСКУМ - кондиционер Webasto - отопитель жидкостный
Hydronic 35-24
Крано-манипуляторная установка Palfinger PK-17502C: Грузоподъемность максимальная с дополнительными опорами:
- на вылете 4,1 м, т
3,73 - на максимальном вылете 12,5 м, т
1,07 Высота подъема крюка от УВГР, максимальная, м
16,0 Вылет грузового крюка (от оси пути):
- минимальный, м
4,1 - максимальный, м
12,5 - угол поворота крана, град 400 Платформа подъемная РА095: максимальная высота подъема пола платформы от УВГР, м
6,5 вылет площадки от оси пути, м
6,2 грузоподъемность максимальная, кг
600 частота вращения (скорость поворота), не более
0,02с (1,2 об/мин)
угол поворота от оси пути (в каждую сторону), град.
90 скорость подъема, расчетная, м/с
0,066 - длина пола платформы, мм 3000 - ширина пола платформы, мм 1200
