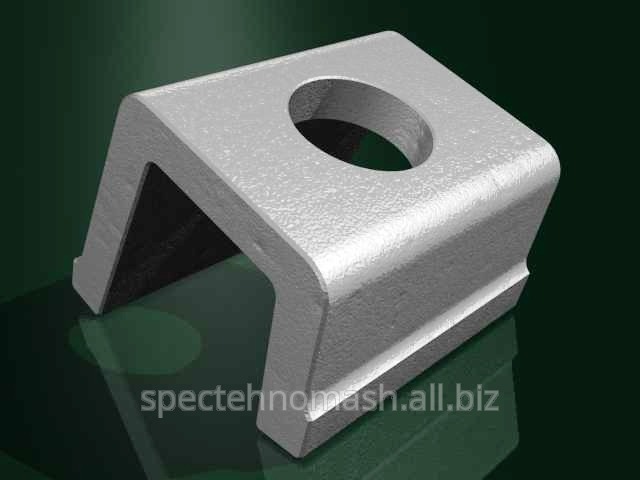

Клемма ПК - применяется для крепления рельсов к металлическим подкладкам в раздельных скреплениях КБ, КД и стрелочных переводах.
Основные характеристики клеммы ПК:
• Клеммы изготовляют из полос, прокатанных из стали марки Ст4 любой степени раскисления по ГОСТ 380-88;
• Геометрические размеры и прямолинейность клеммы проверяют при помощи измерительных инструментов по ГОСТ 8.326, ГОСТ 166, ГОСТ 2216;
• Поверхности прилегания клеммы к подошве рельса и подкладке должны быть ровными;
• Допускается равномерная продольная выпуклость поверхности прилегания клеммы к подошве рельса и подкладке размером не более 1 мм. Вогнутость поверхности прилегания клеммы к подошве рельса и подкладке не допускается;
• На поверхности торцов клеммы и отверстий не должно быть расслоений;
• Поверхности торцов клеммы должны быть перпендикулярны к продольной оси;
• Допускается косина реза в горизонтальной и вертикальной плоскости клеммы не более 3,0 мм. Допускаются на опорных поверхностях клеммы вмятины от ножа не более 3,0 мм и утяжка металла не более 3,0 мм с плавным переходом к основной поверхности на расстоянии не более 15 мм от торца;
• Допускаются заусенцы на торцах клеммы, около отверстия для клеммных болтов и на наружных нерабочих поверхностях клеммы высотой не более 1,0 мм. В местах разъема валков допускается ус не более 1,5 мм. С наружной стороны большой ножки клеммы допускается ус не более 1,0 мм;
• Теоретическая масса клеммы ПК - 0,64 кг.
