Опоры неподвижные лобовые четырёхупорные усиленные (Т7.00) предназначены для крепления стальных технологических трубопроводов различного назначения с наружным диаметром от 426 до 1420мм. Изготавливаются в соответствии с Серией 4.903-10 выпуск 4.
Опоры неподвижные лобовые четырехупорные усиленные типа Т7 от Ду426 - ДУ1420 включительно, применяются в качестве неподвижных опор.
Серия 4.903-10 - Неподвижные опоры предназначены для трубопроводов тепловых сетей подземной и надземной прокладок и охватывают весь диапазон диаметров труб тепловых сетей в пределах условных проходов Ду от 25 до 1400 мм согласно "Сортаменты труб для наружных тепловых сетей на Ру до 64 кгс/см 2 , t до + 440 С, утвержденному Главтехстройпроектом Минэнерго СССР, решением №50 от 27.01.1971 года.
Конструкция

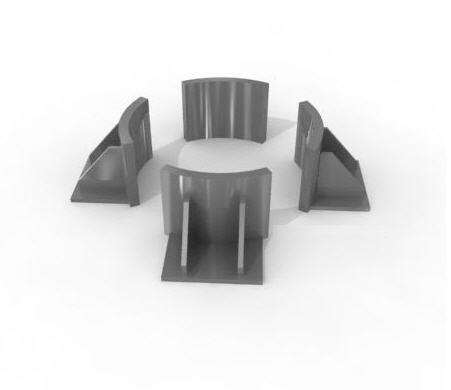

Состоит из усиленных упоров. упоры привариваются к трубопроводу при монтаже.
Условное обозначение
Пример условного обозначения типа Т7 вариант исполнения 1 для трубопровода Ду426: Опора неподвижная 426-Т7.09.
Опора неподвижная лобовая четырехупорная усиленная тип Т7
Серия 4.903-10 выпуск 4
Обозначение Дн Тип Осевая сила, Q, тн Плита, мм Ребро, мм Подушка, мм Вес, кг Руб/кг Цена, руб. ВСт.3 Цена, руб. 09Г2С Т7.09 426 I-IV 40;60 16 16 12 70,4 90 6336 6970 Т7.10 480 I-IV 45;65 16 16 12 74,1 90 6669 7336 Т7.11 530 I-IV 45;70 16 16 12 87,4 90 7866 8653 Т7.12 630 I-IV 55;120 16 16 12 104 90 9360 10296 Т7.13 720 I-IV 75;150 16 16 12 129,5 90 11655 12821 Т7.14 820 I-IV 80;150 16 16 12 134,7 90 12123 13335 Т7.15 920 I-IV 75;180 16 16 12 155,7 90 14013 15414 Т7.16 1020 I-IV 120;220 16 16 12 179,1 90 16119 17731 Т7.17 1220 I-IV 90;170 16 16 12 226,6 90 20394 22433 Т7.18 1420 I-IV 100;170 16 16 12 271,7 90 24453 26898
