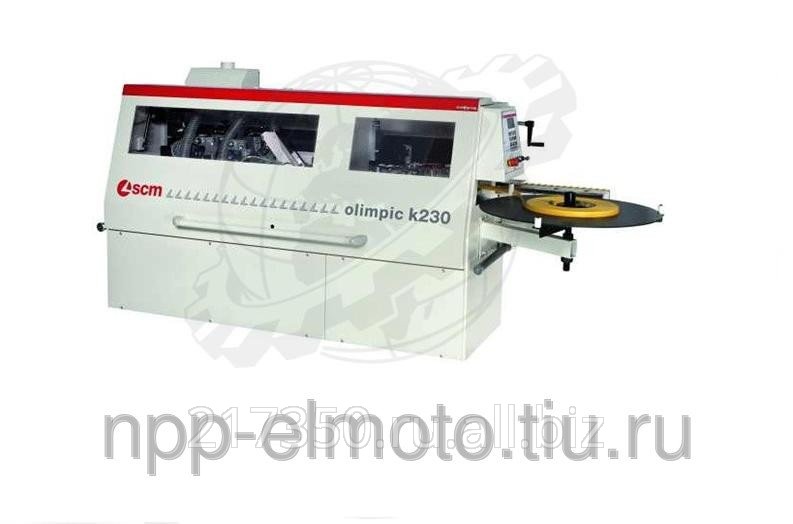

Компактный автоматический кромкооблицовочный станок К SCM OLIMPIC K 230

Наименование характеристики
Значение характеристики


Скорость подачи, м/мин
9


Толщина деталей (заготовок), мм
8-50


Толщина полосовой кромки, мм
0,4-3


Толщина кромки в рулонах, мм
0,4-3


Макс. сечение кромки в рулонах, мм?
135


Диаметр дискового держателя кромки, мм
780


Свесы кромки снизу и сверху детали, мм
2+2


Расстояние между двумя последовательными деталями, мм
700(600*)


Минимальная длина детали для кромки в рулонах (100 мм мин. шир.), мм
160(140*)


Мин. длина детали для полосовой кромки (100 мм мин. шир.), мм
220(140*)


Мин. длина кромки в рулонах, мм
200


Мин. длина полосовой кромки, мм
260


Мин. ширина детали (210 мм мин. длина) **, мм
90


Высота рабочего стола, мм
900


Ширина фиксированного роликового суппорта, мм
475


* данные действительны при использовании торцовочного узла K-2

** данные действительны, когда не используется узел прифугвоки


RT-V узел прифуговки


Макс. величина съема, мм?
55


Макс. толщина съема, мм
3


Мин. ширина деталей, мм
110


Мощность двигателей, кВт
1,5


Диаметр фрез (фрезерных головок), мм
100


Высота фрез, мм
64


Частота вращения фрез, об/мин
9000


VC-V1 клеевой узел


Установленная мощность, кВт
2,4


Время нагрева, мин.
12


Объем клеевой ванны, кг
1,5


K-1 ? торцовочный узел с одним электродвигателем


Мощность двигателя, кВт
0,2


Частота вращения торцовочного диска, об./мин
12.000


K-2 – торцовочный узел (опция)


Мощность двигателей, кВт
0,2


Частота вращения торцовочных дисков, об.мин
12000


R-K – узел снятия свесов


Мощность двигателей, кВт
0,35


Частота вращения фрезерных головок, об./мин
12.000


Частота вращения фрезерных головок, мм
12


Вертикальные/передние копиры
дисковый/плоский


Радиус ножей, мм
2


RAS-V ? узел циклевки (опция)


Мин. толщина деталей. vv
12


Вертикальные передние копиры
дисковый/дисковый


Радиус ножей, мм
2


SP-V – узел полирования (опция)


Мощность двигателей
0.13


Частота вращения полировальных кругов
1.400
