ATIS Lock SS – универсальный накладной электромеханический замок из нержавеющей стали для внутренней или наружной установки. Предназначен для металлических или деревянных дверей. Тип установки по направлению закрывания двери: левый / правый.
Открывается импульсом электрического тока (12V), а также ключом или с помощью встроенной механической кнопки. В комплекте прилагается 5 ключей.
ЧТО ТАКОЕ ЭЛЕКТРОМЕХАНИЧЕСКИЙ ЗАМОК
Электромеханический замок - запирающее устройство с механическим ригелем, открытие которого производится с помощью подачи электрического питания, либо механическим способом – ключом/кнопкой.
КАК РАБОТАЕТ ЭЛЕКТРОМЕХАНИЧЕСКИЙ ЗАМОК
Открыть замок ATIS Lock SS можно следующими способами:
• снаружи – с помощью ключа
• изнутри – с помощью встроенной механической кнопки
• дистанционно – импульсом напряжения 12V (max время подачи напряжения - не более 1 сек.)
• режим «открыто» – зажав кнопку открытия и провернув ключ до упора - замок будет постоянно открыт
ГДЕ ИСПОЛЬЗУЕТСЯ ЭЛЕКТРОМЕХАНИЧЕСКИЙ ЗАМОК ATIS Lock SS
Используется в простых системах контроля доступа, например, на калитках частных домов, в квартирах, школах, магазинах, отелях, офисах, складских помещениях. Благодаря всепогодному типу корпуса из нержавеющей стали, замок подходит как для внутренней, так и для наружной установки.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ATIS Lock SS
Материал корпуса: нержавеющая сталь
Тип установки: накладной
Питание: 9-12V
Ток потребления: 1,2А
Рабочая температура: от -40° до +70°С
Размеры: 137х105х37 мм
Вес: 500 г

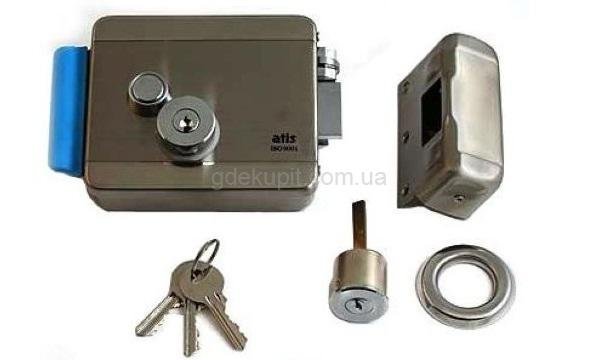

КОМПЛЕКТАЦИЯ
электромеханический замок
ответная часть
сердцевина с монтажным кольцом
зажимная пластина
5 ключей
инструкция на русском языке
УСТАНОВКА ЭЛЕКТРОМЕХАНИЧЕСКОГО ЗАМКА ATIS Lock SS
1. Установите и закрепите серцевину (d=27мм) с монтажным кольцом на двери, используя зажимную пластину;
2. Отрегулируйте планку серцевины в зависимости от толщины двери;
3. Снимите крышку замка, открутив два винта на торце, и закрепите замок на двери, используя 4-ре монтажные отверстия;
4. Установите ответную часть, выдержав расстояние между замком и ответной планкой 5мм;
5. При необходимости отрегулируйте усилие взводной пружины замка;
6. Подключите питание
ЛЕВАЯ/ПРАВАЯ УСТАНОВКА ЗАПИРАЮЩЕГО РИГЕЛЯ
Для установки запирающего ригеля замка в соответствии с направлением закрывания двери (левая/ правая), необходимо снять крышку замка, вытащить шплинт из отверстия оси запирающего ригеля, снять шайбы, вытащить и повернуть ригель на 180°. Закрепить всё в обратной последовательности.
СОВМЕСТИМОСТЬ
Электромеханический замок ATIS Lock SS совместим с аудиодомофонами и видеодомофонами всех типов, кодовыми клавиатурами, считывателями, контроллерами, радиоконтроллерами, кнопками выхода и другими устройствами систем контроля доступа.
МОДИФИКАЦИИ
Электромеханический замок Atis Lock SS также представлен в модификации - модель Atis Lock SSM с дополнительной защитой кнопки выхода замка от продавливания.
