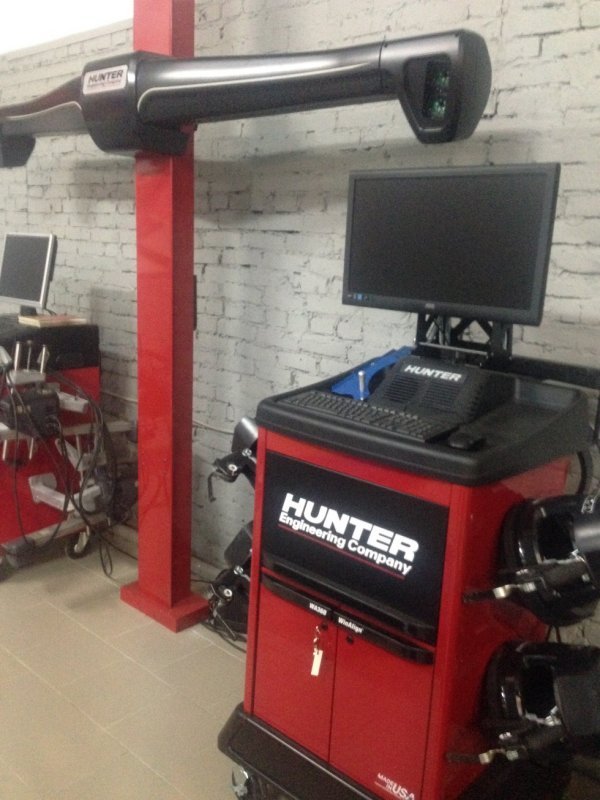

Стенд развал-схождения
A130/17L-200ML1
Консоль ProAlign с кабинетом мобильным; Монитор LCD 21.5"; Принтер цветной; Мульти-D, 2 камеры, механический лифт, гексагональные мишени, адаптеры колесные 10-24,5"; Круги поворотные.
Компонент
Описание
1. Датчики Hawkeye HS200ML1E
Исполнение с ручным приводом траверсы видеокамер. Диапазон перемещения траверсы составляет 1143 мм при отсутствии кронштейнов хранения адаптеров и мишеней на колонне или 990 мм при их установке. Возможна совместная работа с любой PA консолью.
Используют Мульти-D технологию моделирования для получения точных измерений.
2 цифровые видеокамеры высокого разрешения непрерывно контролируют положение колесных мишеней в пространстве и обеспечивают мгновенную обработку получаемых данных и передачу результатов в консоль стенда.
4 стандартные мишени:
Имеют небьющиеся отражатели и ударопрочные корпуса; Не имеют электроники и не требуют калибровки.
4 самоцентрирующихся колесных адаптера с рабочим диапазоном от 10” до 24,5”.
Примечание: Для обслуживания колесных дисков диаметром до 28” требуются расширители 20-1792-1.
4 кронштейна хранения колесных адаптеров с мишенями для монтажа на колонну, кабинет или стену (требуется комплект 20-2187-1), ножничный подъемник или стойки 4-х стоечного подъемника.
Режимы измерений:
«Текущая плоскость» – УУК автомобиля определяются относительно плоскости образуемой мишенями.
Способы компенсации биений:
Прокатывание – быстрая процедура; Подъем осей – используется при невозможности или затруднении в выполнении прокатывания автомобиля. Мишени могут быть скомпенсированы в любом порядке.
2. Консоль PA130E
ProAlign система развал-схождения с кабинетом мобильным. Работает под управлением операционной системы Linux.
Особенности:
Надежная и простая моноплатная конструкция; Современный высокоскоростной процессор Intel с низким энергопотреблением; Операционная система и ПО ProAlign содержатся на сменном картридже; Поддержка USB.
В комплектацию входят:
Фиксатор педали тормоза.
Фиксатор рулевого колеса.
Клавиатура (рус./англ. язык);
Мышь оптическая;
Руководство пользователя.
3. Монитор LCD 21.5”*
Формат изображения 3:2. Крепление монитора не предусмотрено.
4. Принтер*
Цветной струйный.
5. ПО ProAlign®
ПО ProAlign имеет аналогичные флагманским системам (WA) базу данных спецификаций автомобилей и ключевые функции регулировки:
WinToe® – Гарантирует правильное положение рулевого колеса без повторных регулировок и использования фиксатора руля. Регулировка схождения осуществляется по диаграммам «рулевых тяг»!!!
Fast caster/SAI – Позволяет получить данные по продольному, поперечному наклонам поворотного шкворня и прилежащему углу за одно измерение.
CAMM® (Монитор перемещения рычагов подвески) – Обеспечивает быструю и эффективную регулировку подвески на двойных поперечных рычагах с регулировочными шайбами, двойными эксцентриками или пазами. Пошаговые иллюстрации позволяют сделать все с первого раза.
Shim-Select® II – Быстро рассчитывает правильное положение шайбы переменной толщины, в зависимости от типа, для одновременной регулировки развала и схождения задних колес автомобиля. Не нужно обращаться к запутанным диаграммам и таблицам.
Измерение высоты посадки – Поддерживает автоматический ввод данных с помощью электронного измерителя, встроенного в пульт ДУ.
Измерение симметрии – Обеспечивает мгновенный доступ к данным по симметрии и смещению осей для определения необходимости выполнения кузовного ремонта или выявления факта восстановления после аварии.
Регулировочные иллюстрации – Помогают при помощи графических изображений и текстовых OEM рекомендаций разобраться в процедурах регулировки.
Управление работой – Позволяет сохранить информацию о заказчике и данные УУК автомобиля в базе данных заказ-нарядов.
Примечание: Требуется USB flash-накопитель.
Распечатка данных – Помогает показать клиенту с помощью цветных распечаток результат проделанной работы.
