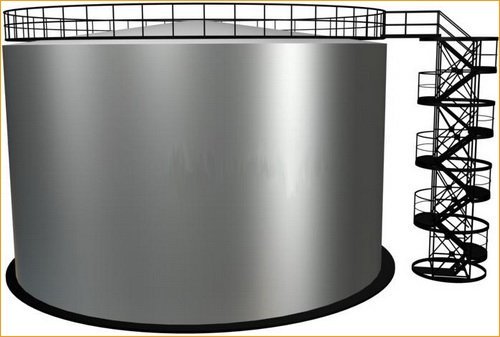

Резервуар вертикальный стальной РВС 5000 м3
|
Поделитесь страницей в Социальных сетях
|
|
Наименование параметра Величина параметра Номинальный объем, м³ 5000 Внутренний диаметр стенки, мм 22800 20920 Высота стенки, мм 12000 15000 Плотность продукта, т/м³ 0,9 0,9 Расчетная высота налива, мм 12000 15000 Стенка РВС–5000: Количество поясов, шт 8 10 Припуск на коррозию, мм – – Толщина верхнего пояса, мм 7 6 Толщина нижнего пояса, мм 10 12 Днище РВС–5000: Количество окраек, шт 10 12 Припуск на коррозию, мм – – Толщина центральной части, мм 5 5 Толщина окраек, мм 8 10 Крыша РВС–5000: Количество балок, шт. 32 32 Припуск на коррозию, мм – – Несущий элемент I 20Б1 I 20Б1 Толщина настила, мм 5 5 Масса конструкций РВС–5000, кг: Стенка 54100 64420 Днище 18975 17732 Крыша 33947 26201 Лестница 1190 1480 Площадки на крыше 3324 3051 Люки и патрубки 2297 2182 Комплектующие конструкции 1795 1702 Каркасы и упаковка 7800 10800 Всего 123428 127568
