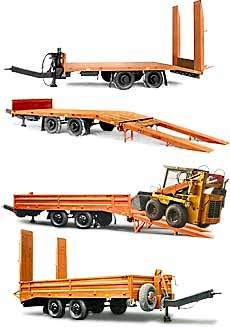

Прицеп для катка САТ-123-01
Низкорамный, для перевозки грузов и малотоннажной дорожно-строительной, коммунальной техники. Оси тандем посередине. Погрузочная высота 0,83 м. Угол заезда на прицеп — 13°. Трапы для заезда ласточкин хвост, деревянный верх. Грузоподъемность 5 т (до 30 км - 6,2 тн.), длина кузова 5 м. Тягачи — грузовики и тракторы (регулируемое дышло). С запасным колесом.
ПРИМЕНЯЕМОСТЬ ПРИЦЕПА
Прицеп для катка САТ с подъемными трапами, закрепленными в задней части. Используется при производстве рассредоточенных малообъемных работ для перевозки различных грузов, а также как прицеп для машины горизонтального бурения САТ, прицеп для погрузчика САТ, прицеп для миниэкскаватора САТ, с их самостоятельным съездом и заездом на прицеп без помощи крана.
Достоинства прицепа для катка САТ-123-01: возможность не задействовать кран при погрузке-разгрузке катков и погрузчиков, колесных тракторов при перевозке их на объекты (техника сама безопасно съезжает и заезжает за счет низкой (около 85 см) погрузочной высоты); одновременная возможность использовать прицеп для катка на перевозке любых грузов, требуемых в работе (в том числе сыпучих) — экономия за счет многофункциональности по цене одного прицепа. Немаловажно облегчение труда рабочих при загрузке-разгрузке прицепа для катка САТ вручную или лопатами (низкий пол) на нетехнологичных для механизации погрузки малообъемных работах; удобна такая высота и для загрузки погрузчиком. Прицеп для катка САТ имеет высокую маневренность в стесненных условиях и при движении назад (оси тандем), подходит к любому грузовику и колесному трактору благодаря регулируемому по высоте дышлу.
Устойчивость прицепа для катка САТ (в том числе не сцепленного с тягачом) обеспечивают одно опорное устройство спереди и два складывающихся сзади.
Тентованная версия прицеп для катка САТ для дорожников (защита оборудования от осадков):
ТЕХНИЧЕСКИЕ ДАННЫЕ Грузоподъемность для катка САТ, кг 5000 (6200 со скоростью до 30 км/ч) Масса прицепа для катка САТ, кг:
- снаряженного (для рессорной подвески)
- полная
2300
7300 Габаритные размеры для катка САТ, мм:
- длина
- ширина
- высота
7500
2500
3240 Внутренние размеры кузова для катка САТ, мм:
- длина
- ширина
- высота
5000
2336
450 Максимальный угол подъема в градусах для катка САТ:
- назад
- на боковые стороны
39
56 Угол заезда по трапам для катка САТ, град. 13,5 Регулировка положения дышла низкорамного прицепа САТ, мм:
- минимальное
- максимальное
550
960 Площадь платформы для катка САТ, м. кв. 11,77 Объем кузова для катка САТ, м. куб. 5,29 Погрузочная высота для катка САТ, мм 830 Колея колес для катка САТ, мм 2000 База для катка САТ, мм 1070 Количество колес для катка САТ, шт. 4 Оси для катка САТ тандем Шины для катка САТ 225/75R16C Подвеска для катка САТ рессорно-балансирная Тормозная система для катка САТ пневмогидравл. ТЕХНИЧЕСКОЕ ОПИСАНИЕ
РАМА
Сварная, состоит из двух продольных лонжеронов П-образного сечения, несущих поперечин и балок.
КОЛЕСА И ШИНЫ
Прицеп имеет 4 колеса с шинами диагонального или радиального типа размером 225/75 R16C.
ТОРМОЗА
Тормозная система двухпроводная пневмогидравлическая с механизмами барабанного типа с приводом на все колеса, стояночный тормоз механический.
ЭЛЕКТРИЧЕСКОЕ ОБОРУДОВАНИЕ/ОСВЕТИТЕЛЬНЫЕ ПРИБОРЫ
Однопроводное питание от сети автомобиля 24 В, световая сигнализация состоит из двух задних комбинированных фонарей и двух передних и боковых габаритных фонарей.
ДЫШЛО
Прямоугольное сварное, регулируемое по высоте.
ОПРОКИДЫВАЮЩЕЕ УСТРОЙСТВО
Гидравлическое с приводом от гидросистемы автомобиля, обеспечивающих максимальный угол разгрузки назад 39°, на боковые стороны 56, с максимальным давлением в гидросистеме 100±5 атм, осуществляет разгрузку на две боковые стороны и назад. Оснащено механизмом ограничения подъема кузова.
КУЗОВ И БОРТА
Цельнометаллическая платформа с тремя открывающимися бортами, оснащенных механическими запорами ручного действия.
ТРАПЫ
Два откидывающихся вручную трапа с деревянным верхом против проскальзывания катков. Изменяемая ширина между трапами.
