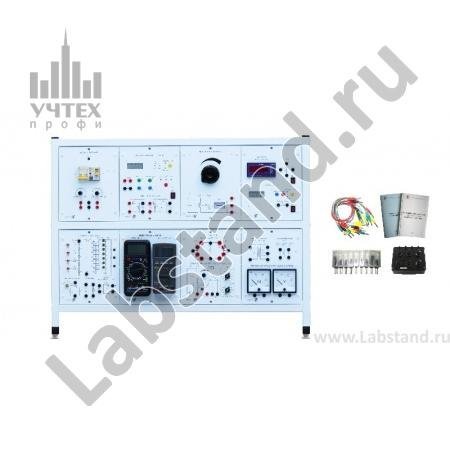

Типовой комплект учебного оборудования Электрические измерения и основы метрологии, настольный вариант, ручная версия

Типовой комплект учебного оборудования «-Электрические измерения и основы метрологии»- предназначен для обучения студентов различных специальностей высших и средних специальных учебных заведений, изучающих дисциплины «Метрология, стандартизация и сертификация», «Электрические измерения». Также может быть использован для обучения учащихся профессионально-технических училищ и слушателей отраслевых учебных центров повышения квалификации инженерно-технических работников.

Особенности исполнения:

наглядность- модульность конструкции комплектов и унификация габаритных размеров модулей позволяют изменять расположение модулей по требованиям заказчика и в зависимости от изучаемого раздела курса, а также дает возможность дальнейшей модернизации заказанного комплекта и расширения его функциональных возможностей.

Технические характеристики комплекта

Напряжение  электропитания, В                     220

Частота питающего напряжения, Гц               50

Потребляемая мощность, Вт не более            100

Диапазон рабочих температур, ?С                  +10&hellip-+35

Влажность, %                                                        до 80

Состав

Основные характеристики

Модули:

Модуль питания (ручная версия)



Диапазон напряжений положительного регулируемого канала 0…+15В. Защита от перегрузки.

Диапазон напряжений отрицательного регулируемого канала -15…0В. Защита от перегрузки.

Напряжение нерегулируемого канала +15В. Защита от перегрузки.

Автоматический выключатель ВА47-29 2Р 3А

Выключатель дифференциального тока ВД1-63 2Р 16А 30мА



Функциональный генератор и пиковые детекторы

Частотный диапазон 20Гц…50кГц

Диапазон амплитуд выходного сигнала 0,05…10В

Максимальный выходной ток 120мА

Форма выходного сигнала sin, треуг., прямоуг.

Цифровой синтез сигналов. Встроенный частотомер

Схемы пиковых детекторов с закрытым и открытым входом



Автотрансформатор

Автотрансформатор 0,5кВА, индикатор выходного напряжения



Измерительный блок

Мультиметр Mastech MY-64

Мультиметр Sanwa PC500 с базовой погрешностью измерения ±-0,06%



Ваттметр и секундомер

Цифровой ваттметр

Электронный секундомер с диапазоном измерения времени 0,01…999 с

Ручной, автоматический режим измерения

Диапазон напряжений внешнего запускающего сигнала 2,5…5В

Автоматический запуск электронного секундомера с гальванической развязкой.



Трансформатор тока и напряжения

Приборы магнитоэлектрической системы

Трансформатор тока, класс точности 0,5

Трансформатор напряжения, класс точности 2,5

Вольтметр: ~V(0…30В) класс точности 1,5

Амперметр: ~А(0…150мА) класс точности 1,5



Наборное поле

Схема потенциометра постоянного тока. В качестве нормального элемента используется ИМС

Схема моста измерительного



Элементы ЦАП и АЦП

Параллельный АЦП, ЦАП на основе матрицы R-2R



Комплект минимодулей

Минимодуль «Резистор», минимодуль «Конденсатор», минимодуль «Дроссель», минимодуль «RC-звено».

Корпус минимодулей - прозрачный пластик



Магазин сопротивлений

Класс точности: 0,2/6?10-6

Диапазон значений: от 0,1 до 99999,9 Ом ступенями через 0,1Ом



Каркас 2×-4

862х260х680 мм (ДхШхВ)



Комплект соединительных проводников

Соединительные проводники с незащищенными штекерами 4,0 мм.



Методические указания

Методические указания к выполнению лабораторных работ



Техническое описание

Описание технических характеристик и назначения элементов комплекта



Габаритные размеры 862х260х680 мм (ДхШхВ)- масса не более 30 кг.

Перечень лабораторных работ и экспериментов

Изучение цифровых мультиметров Изучение приборов магнитоэлектрической системы Измерение постоянного тока и напряжения Измерение переменного тока и напряжения Расширение пределов измерения амперметра и вольтметра при помощи шунта и добавочного сопротивления Расширение пределов измерения вольтметра и амперметра при помощи трансформаторов тока и напряжения Измерение активной и реактивной мощности при различных видах нагрузки Измерение коэффициента мощности при различных видах нагрузки Измерение сопротивления косвенным методом Измерение сопротивления мостом постоянного тока Измерение емкости мостом переменного тока Измерение индуктивности мостом переменного тока Измерение ЭДС потенциометром постоянного тока Измерение амплитуды переменного напряжения при помощи диодных амплитудных детекторов Изучение ЦАП на основе матрицы R-2R Изучение параллельного АЦП
