Типовой комплект учебного оборудования «-Заземление и защитные меры электробезопасности»- предназначен для проведения лабораторно-практических занятий по дисциплине «Безопасность жизнедеятельности». Комплект может быть использован также для обучения слушателей отраслевых учебных центров повышения квалификации, инженерно-технических работников. Комплект обеспечивает лабораторный практикум по темам: «Исследование явлений при стекании тока в землю через защитный заземлитель»- «Моделирование защитного заземления электрооборудования»- «Измерение сопротивления заземления методом амперметра и вольтметра для четырех типов грунта».
Особенности исполнения:
&ndash- преподаватель может самостоятельно реализовать дополнительные лабораторные работы, комбинируя соединение нескольких лабораторных модулей-
– наглядность-
– модульность конструкции комплектов и унификация габаритных размеров модулей позволяют изменять расположение модулей по требованиям заказчика и в зависимости от изучаемого раздела курса, а также дает возможность дальнейшей модернизации заказанного комплекта и расширения его функциональных возможностей.
Технические характеристики комплекта
Напряжение электропитания от трехфазной сети переменного тока
с рабочим нулевым и защитным проводниками напряжением - 380 В
Частота питающего напряжения - 50 Гц
Потребляемая мощность не более 300 Вт
Диапазон рабочих температур, С +10&hellip-+35
Влажность - до 80 %
№

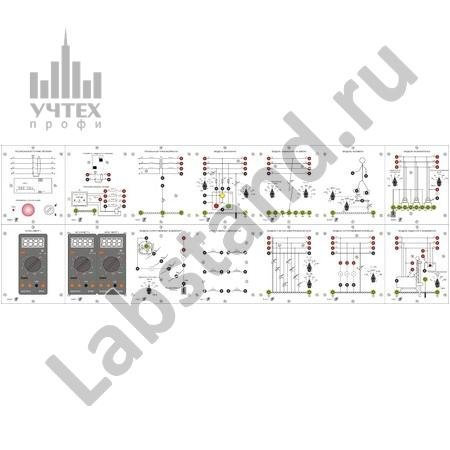

Состав
Основные характеристики
1
Модули:
Трехфазный источник питания
Автомат дифференциального тока АД14 4Р 6А 10мА
Кнопка AEA-22 "-Грибок"-
Переключатель AKS-22 с ключом на 2 фиксир. положения
2
Устройство защитного отключения. Устройство контроля изоляции
Устройство защитного отключения ВД1-63 2Р 16А 30мА
Устройство контроля изоляции УЗР-8Н
3
Трехфазный трансформатор
Предназначен для гальванической развязки цепей трехфазного тока промышленной частоты и понижения уровня напряжения до безопасного
4
Модель участка электрической сети
Предназначен для моделирования активного и емкостного сопротивлений изоляции цепи трехфазного тока в сетях с различными режимами нейтрали
5
Модель человека
Предназначен для имитации сопротивлений тела и обуви человека, а также поверхности, на которой он стоит
6
Модель замыкания на землю
Предназначен для моделирования замыкания на землю фазы электрической сети и изучения явлений при стекании тока на землю
7
Модели заземлителей
Модуль предназначен для изучения протекания тока через заземлитель с вертикальным трубчатым электродом, заземлитель с трубчатым электродом на поверхности, заземлитель с полусферическим электродом
8
Модель сопротивления изоляции
Предназначен для изучения метода контроля сопротивления изоляции при помощи трех вольтметров
9
Модель измерения заземления
Предназначен для моделирования процесса измерения сопротивления защитного заземления методом амперметра и вольтметра
10
Модель защитного заземления
Предназначен для изучения защитных свойств заземления/самозаземления
11
Модель зануления
Предназначен для изучения защитных свойств зануления
12
Блок линейных дросселей
Предназначен для моделирования индуктивного сопротивления электрической цепи
13
Блок мультиметров
Мультиметр Mastech MY64 – 2 шт.
14
Мультиметр
Мультиметр Mastech MY64
15
Каркас 2×-7
1480х260х680 мм (ДхШхВ)
16
Двухместный лабораторный стол с двумя подвесными ящиками
1600х600х780мм (ДхШхВ)
17
Комплект соединительных проводников
Соединительные проводники с незащищенными штекерами 4,0мм
18
Методические указания
Методические указания к выполнению лабораторных работ
19
Техническое описание
Описание технических характеристик и назначения элементов комплекта
Габаритные размеры 1600х600х1460 мм (ДхШхВ)- масса не более 100 кг.
Перечень тем, по которым проводятся лабораторные работы и эксперименты
Тема 1. Исследование влияния факторов, определяющих условия электробезопасности
Тема 2. Исследование явлений при стекании тока в землю через защитный заземлитель
Тема 3. Моделирование защитного зануления электрооборудования
Тема 4. Контроль изоляции в электрической сети с изолированной нейтралью
Тема 5. Измерения сопротивления заземления
Тема 6. Моделирование защитного заземления / самозаземления электрооборудования
