Лабораторный стенд предназначен для обучения студентов электротехнических и технологических специальностей, изучающих дисциплины по элементам и системам автоматизации различных отраслей промышленности.
Габариты 500х300х350 мм,
Масса, не более 10 кг.
Технические характеристики:
Напряжение электропитания - 220 В.
Частота питающего напряжения - 50 Гц.
Потребляемая мощность, не более - 250 ВА.
Состав:

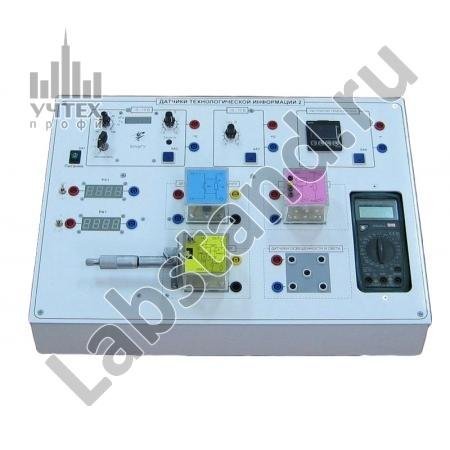

Моноблок «-Датчики технологической информации»-, который содержит: блоки питания- генератор постоянного и переменного напряжения- регулятор тока- поле датчиков тока и напряжения- поле датчиков температуры- поле датчиков магнитного поля- поле интегрального датчика освещенности, блок цифровых индикаторов- цифровой мультиметр.
Комплект минимодулей (16 шт).
Комплект кабелей и соединительных проводов.
Стойка микрометра в сборе.
Постоянный магнит из неодима (2 шт).
Термопаста КПТ-8.
Кейс для хранения минимодулей.
Техническое описание лабораторного стенда.
Методические указания к проведению лабораторных работ.
Перечень лабораторных работ:
1. Изучение датчиков тока и напряжения (6 датчиков: измерительный шунт, трансформатор тока, интегральный датчик тока на основе эффекта Холла, делитель напряжения, трансформатор напряжения, интегральный датчик напряжения на основе эффекта Холла):
&mdash- изучение статических характеристик исследуемых датчиков (6 экспериментов)-
— изучение частотных характеристик исследуемых датчиков (6 экспериментов).
2. Изучение датчиков температуры (6 датчиков: термостат, термопара, кремниевый терморезистор, платиновый терморезистор, интегральный датчик температуры, бесконтактный пирометр):
— изучение статических характеристик исследуемых датчиков (6 экспериментов).
3. Изучение датчиков магнитного поля (5 датчиков: геркон, датчик Холла с дискретным выходом, аналоговый датчик Холла, магниторезистор с дискретным выходом, магниторезистор с аналоговым выходом):
— рабочие характеристики геркона, магниторезистора с дискретным выходом и датчика Холла с дискретным выходом (3 эксперимента)-
— изучение статических характеристик аналогового датчика Холла и магниторезистора с аналоговым выходом (2 эксперимента).
4. Изучение датчиков освещенности и цвета (2 интегральных датчика):
— изучение статических характеристик датчика освещенности-
— изучение влияния силы света и типа светофильтра на статические характеристики датчика цвета (2 эксперимента).
