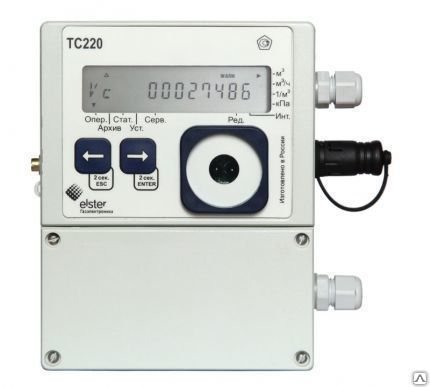

Корректор объема газа ТС220

Является продолжением и развитием корректоров серии ТС. С помощью блоков питания и коммуникационных модулей серии БПЭК (БПЭК-03(Ш), БПЭК-03/Т(Ш), БПЭК-04/ТС) может быть организована система дистанционного сбора данных с корректоров ТС220. Для этого используются: Программный комплекс «СОДЭК® Стандарт™» версия 6.х — предназначенный для сбора данных с небольшого количества ТС220 в интерактивном режиме при непосредственном подключении или дистанционно (в том числе по GSM каналу). Программно-технический комплекс «СОДЭК® Экстра™» — предназначенный для сбора данных с большого количества корректоров ТС220 и ЕК270 в автоматическом режиме при непосредственном подключении или дистанционно (в том числе по GSM / GPRS каналам). Конструкция Корпус корректора состоит из двух отсеков: микропроцессорного и батарейного. Клеммные колодки для подключения входных и выходных цепей расположены в батарейном отсеке. Интерфейс информативен и прост. Буквенно-цифровой дисплей и 2-х кнопочная клавиатура, а так же оптический последовательный порт передачи данных, расположены на лицевой панели прибора. Подключение к RS232/RS485 интерфейсу осуществляется по разъему, расположенному на правой боковой панели прибора. Датчик температуры входит в состав изделия и поставляется предустановленным. Срок службы автономного источника питания при номинальном режиме работы составляет 5 лет. Возможность подключения внешнего источника питания постоянного тока +5...9В. Выполняемые функции Вычисление стандартного объема газа- Учет объема газа при рабочих условиях- Измерение температуры газа- Вычисление коэффициента коррекции- Мониторинг несанкционированного вмешательства в работу корректора- Формирование выходных импульсов, пропорционально значению рабочего / стандартного объема газа- Архивация данных- Передача данных по интерфейсам RS232/RS485 и оптическому интерфейсу- Передача данных по GSM/GPRS каналам. Отличительные особенности Формирование архива объемом более 2300 записей с интервалом час, день или месяц- Архивирование значений параметров расхода газа (стандартный Vс и рабочий V объемы газа, давление Р, температура Т, коэффициент коррекции С, статусная информация), необходимых для коммерческого учета- Просмотр архива на дисплее корректора- Сигнализация о нештатных ситуациях (несанкционированное вмешательство, нарушение границ измеряемых параметров и т. п.)- 2-х кнопочная клавиатура для удобной навигации по спискам меню- Оптический интерфейс, не требующий коммутации проводов- Проводной последовательный интерфейс RS232/RS485- Протокол передачи данных в соответствии с международным стандартом ГОСТ Р МЭК 61107- Оптимизирован для подключения коммуникационных модулей БПЭК-03/Т, БПЭК-04/ТС- Встроенная в корректор функция передачи данных по GPRS каналу (с помощью ПТК «СОДЭК® Экстра™» через коммуникационные модули БПЭК-03/Т, БПЭК-04/ТС)- Унифицированная конструкция корпуса корректора позволяет устанавливать прибор на все типы механических счетчиков газа, выпускаемых ООО «ЭЛЬСТЕР Газэлектроника». Предлагаемые комплекты монтажных частей предназначены для установки на счетчики газа СГ, TRZ, RVG, BK, на трубопровод ли на стену. Вариант монтажа оговаривается в процессе формирования заказа- 2 счетно-импульсных входа- 2 импульсных (сигнальных) выхода- Cрок работы от встроенного элемента питания более 5 лет при стандартных условиях- Замена элемента питания без потери данных- Температура окружающей среды ?30°С до +60°С- Взрывозащищенное исполнение- Класс защиты IP 65- Возможность подключения внешнего источника питания постоянного тока +5...9В- Межповерочный интервал 5 лет.
