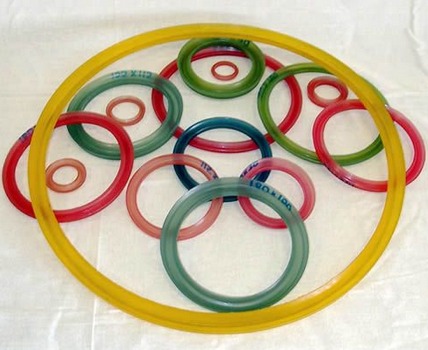

Кольца опорно-направляющие ( полиамидные, фторопластовые)

Защитные кольца (или еще применяется иногда название опорные кольца для резиновых колец) используются для статически и динамически нагруженных уплотнений, таких как кольцо резиновое круглого сечения ГОСТ 9833, ГОСТ 18829, кольцо резиновое х-образного сечения, кольцо прямоугольного сечения, манжета воротниковая ГОСТ 14896, ГОСТ 6969 для предотвращения выдавливания материала уплотнения в радиальный (диаметральный) зазор. Разрезные защитные кольца и спиральные защитные кольца - легко устанавливаются в закрытые канавки. Цельное (неразрезное) кольцо защитное используется при высоких давлениях и устанавливается в открытую канавку.
Защитные кольца изготавливаются из фторопласта Ф4, Ф4К20, полиамида УПА6/20, УПА6, ПА-6 (капролон), жёсткого полиэфира Hyrtel (DuPont). Помимо гидроцилиндров защитные кольца получили распространение в таком изделии как гидромолот. Традиция к применению защитных колец в гидроцилиндрах появилась в СССР достаточно давно - со времен первого советского гидравлического экскаватора Э-5015, где все гидроцилиндры - ковша, рукояти, стрелы - были уплотнены только резиновыми кольцами и защитными кольцами из фторопласта Ф4.
ООО Компания «ЭЛКОНТ» рекомендует применять защитные кольца, если надо уплотнить узел только резиновым кольцом и совпадает хоть одно из перечисленных условий: рабочее давление гидравлической жидкости свыше 8 МПа, радиальный зазор больше 0,12 мм при давлении более 1 МПа, высокая частота срабатывания рабочего органа, высокая температура рабочей жидкости, большая пульсация давления или действие знакопеременного давление.
Кольца защитные (в иностранной литературе back-up ring) входят в состав большинства ремкомплектов, наборов уплотнений на гидроцилиндр, гидромолот, гидромотор, гидронасос, гидрораспределитель для таких машин как: экскаватор, фронтальный погрузчик, автогрейдер, экскаватор с гидромолотом, минипогрузчик, автокран, кран на самоходном шасси, экскаватор-планировщик и т.д.
