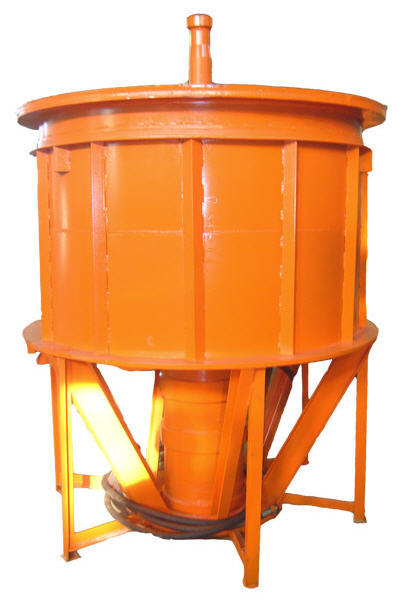

Приспособление предназначено для механизации трудоемких операций при разборке и сборке колес автомобилей особо большой грузоподъемности.
Приспособление состоит из следующих основных узлов: основания, гидроцилиндра, плиты опорной, плиты нажимной, пульта управления, маслостанции и комплекта сменных плит, которые устанавливаются в зависимости от размера колес соответствующей грузоподъемности автомобилей.
Гидроцилиндр снабжен двумя соосно установленными штоками, соединенными соответствующими поршнями, причем внешний шток выполнен полым и соединен с опорной плитой, а внутренний - с нажимной.
Масло может подаваться в подпоршневую, межпоршневую и надпоршневую полости гидроцилиндра. Этим достигается совместное или раздельное перемещение штоков, а с ними и нажимной и опорной плит. При повороте эксцентрик ползуны могут занимать четыре положения:
- исходное, обеспечивающее свободный подход нажимной плиты через обод колеса;
- положение при выпрессовке обода;
- положение при снятии замочного кольца;
- положение при выпрессовке съемного посадочного кольца.
Приспособление оснащено приспособлениями для снятия съемного посадочного кольца и фиксации верхнего борта шины со съемным посадочным кольцом, обеспечивающим возможность заполнения шины воздухом.
Управление работой гидроцилиндра осуществляется рукоятками с пульта управления.
Разборка и сборка колеса производится с одной установки его на приспособление.
