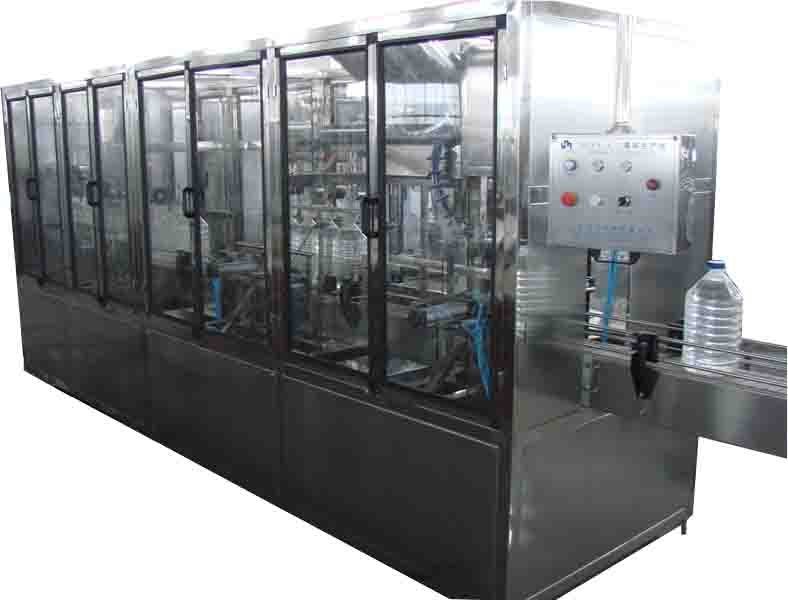

Триблоки серии GDF предназначены для розлива спокойных жидкостей в ПЭТ-бутылки объемом от 3,0 литров до 10,0 с производительностью до 1500 бут/час.
Триблок осуществляет стадию ополаскивания, розлива и укупоривания бутылок емкостью
Конструктивно триблок состоит из:
- корпус с ограждением
- блок ополаскивания 4-х головочный
- блок розлива 4-х головочный
- блок укупорки бутылки резьбовой пластмассовой пробкой с 1-ой головкой укупоривания
-пульт управления на корпусе машины
Преимущества данной модели триблока GDF-4:
Подвод бутылок в триблок розлива осуществляется с помощью пластинчатого конвейера.
Перемещение бутылок внутри триблока осуществляется по конвейеру, а передвижение бутылок по сигналу срабатывания датчика, который отсчитывая необходимое количество бутылок перемещает их дальше. Такая конструкция позволяет избежать повреждения бутылки. При переходе на другой объем бутылок осуществляется регулировка разливочных головок по высоте бутылки. Эта система позволяет облегчить переналадку моноблока на другой типоразмер бутылки и сократить время переналадки.
2. Машина имеет компактную структуру, легкую в управлении и высокую степень автоматизации.
3. Общий привод обеспечивает синхронную работу отдельных узлов машины.
Части, контактирующие с продуктом, выполнены из качественной нержавеющей стали, пригодной для применения в пищевых производствах.
Наличие внешнего ограждения и герметичного основания, обеспечивает чистоту в процессе работы моноблока.
4. Прямая передача бутылок из зоны ополаскивания в зоны розлива и укупорки уменьшает время контакта продукта с воздухом, для некоторых видов продуктов это имеет большое значение.
Управление автоматическим и наладочным режимами работы моноблока, а также настройка параметров цикла налива осуществляется на базе программируемого контроллера «Mitsubishi». Пневматика Festo.
Технические характеристики
GDF 4 Производительность при 5,0 л (шт/час) 600 Производительность при 8,0 (шт/час) 450 Максимальный диаметр горла (мм) 38 Максимальный объём наливаемой тары 8 л Количество розливочных кранов 4 Количество укупорочных головок 1 Эл.питание 380В/30Гц
