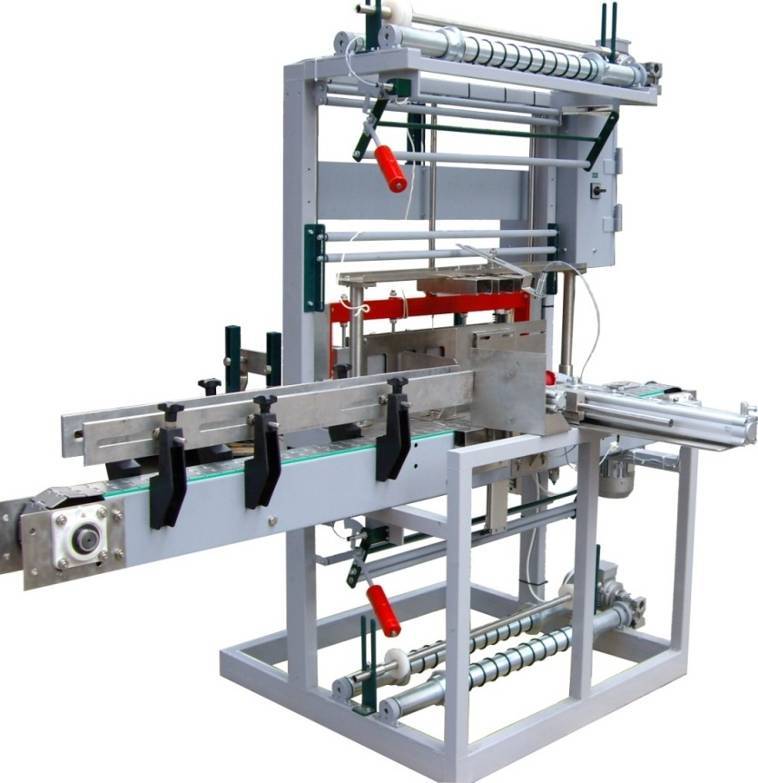

• Автоматический упаковщик предназначен для обертывания бутылок термоусадочной пленкой и перемещения их в термотоннель для последующего создания групповой упаковки.
• Автомат состоит из следующих узлов: группирующий конвейер, формирователь упаковки, термонож и термотоннель.
Описание процесса работы:
• Бутылки, поступающие на группирующий конвейер, распределяются на два или три потока.
• По мере заполнения группирующего конвейера, бутылки поступают в зону формирователя упаковки (2х3) - 6шт., или (3х4) - 12шт.
• Сформированный комплект бутылок перемещается пневмоприводом в зону термоножа, где происходит обертывание в темоусадочную пленку.
• В завершении упаковка по конвейеру проходит через термотоннель с температурой 150-250 градусов, в котором происходит усадка пленки и на выходе получается сформированная упаковка.
• Термотоннель предназначен для создания температурного режима при упаковке различных видов продукции в термоусадочную пленку.
• Термонож предназначен для сварки и отрезки теромоусадочной пленки в процессе предварительной упаковки продукции, имеет пневматический привод ножа и формирователя упаковки, ограничитель перемещения рулона пленки, устройство автоматической подмотки пленки.
Комплектующие:
• Пневматика FESTO
• Моторедуктора SITI
• Электронная система управления MITSUBISHI
• Элетротехника ABB
Технические характеристики автоматического упаковщика
Производительность, упаковок/час 500
Ширина подающего стола, мм 770
Длина подающего стола, мм 755
Длина рабочей части термоножа, мм 560
Максимальная ширина пленки, мм 550
Установленная мощность, кВт 2
Напряжение питания, В 380
Давление воздуха, бар 6-8
Габаритные размеры (без пленки) (Д х Ш х В), мм 1500 х 1600 х 2000
Масса, кг: 250
