Назначение
Дозирование в технологическом процессе сухих веществ, таких как цемент, сухие добавки, пигмент и т.п
Описание работы

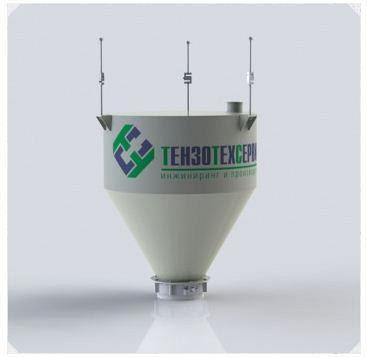

Дозатор снабжен дисковым разгрузочным затвором. В зависимости от комплектации, дозатор оснащается ручной, автоматической или автоматизированной системой управления (АСУ).
В состав ручной системы управления входят: шкаф с весоизмерительным терминалом и органами управления. Ручная система позволяет при помощи кнопок осуществлять дозирование и разгрузку материалов. Визуальное наблюдение за отдозированной массой осуществляется по индикатору весоизмерительного терминала.
В состав автоматической системы управления входят: шкаф с весодозирующим терминалом и органами управления. Дозирование осуществляется автоматически по заранее заданному рецепту в памяти весодозирующего терминала. Визуальное наблюдение за отдозированной массой осуществляется по индикатору весодозирующего терминала.
В состав автоматизированной системы управления (АСУ) входят: шкаф контроллера (PLC) с выходными реле, персональный компьютер (PC) для задания рецептов, ведения учета материалов, визуального наблюдения за работой АСУ. Дозирование осуществляется по автоматизированному алгоритму, заданному оператором.
Технические характеристики Емкость дозатора, м3 0,25 0,5 1,0 Наибольший предел дозирования (НПД), кг 325 650 1300 Наименьший предел дозирования (НПД), кг 10 10 20 Класс точностипо ГОСТ 53228-2008
(IIII)
Класс точностипо ГОСТ 10223-97 2 Питание сжатым воздухом, МПа 0,3 - 0,8 Питание управления-электрическое 24V, DC, 3.1W Диапазон рабочих температур, ?С +1… +40
Стандартная комплектация
Бункер дозатора с дисковым затвором поворотного типа и комплектом крепежа.Пневматический привод в сборе.Бесконтактный датчик положения.Комплект тензометрических датчиков с соединительной коробкой.Весоизмерительное устройство.
Дополнительная комплектация
Дисковые загрузочные затворы поворотного типа.Система сводообрушения и аэрации.Возможность встройки в АСУТП.ПО для учёта материалов.Возможность изготовления дозаторов по чертежам заказчика.
Возможно изготовление дозаторов по чертежам и размерам заказчика.
