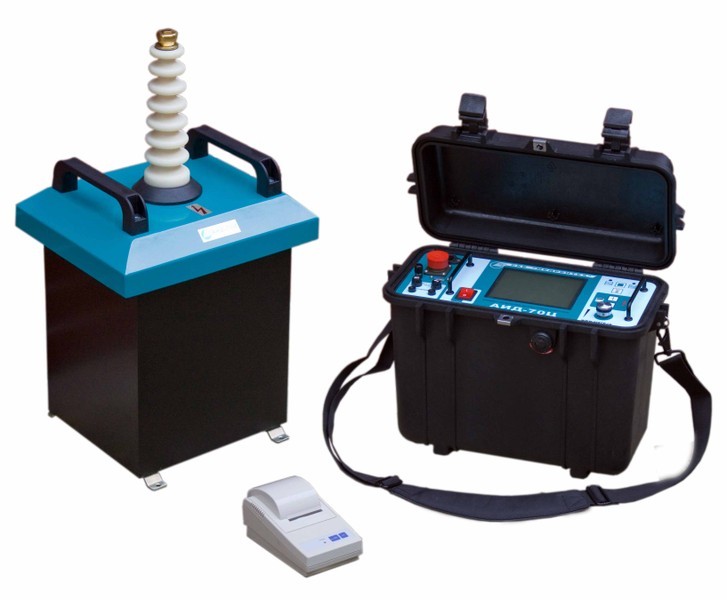

Аппарат АИД-70Ц для испытания изоляции силовых кабелей и твердых диэлектриков.
Технические характеристики аппарата АИД-70Ц Мосрентген:
Аппарат АИД-70Цпредназначен для проверки электрической прочности изоляции силовых высоковольтных кабелей, различных электроизоляционных материалов, а также устройств работающих в составе электрических установок высокого напряжения.
Проверка осуществляется посредством подачи на испытуемый объект высокого напряжения сунусоидальной формы частотой 50 Гц с контролем тока потребляемого нагрузкой начиная от десятков микроампер. АИД-70Ц может использоваться в качестве источника высокого постоянного и переменного напряжения с максимальным выходным переменным током до 50 мА и постоянным током до 10 мА.
АИД-70Ц оснащен уникальной, не имеющей аналогов системой снятия остаточного емкостного заряда, не требующей наличия устаревшей конструкции внешнего замыкателя.
В настоящее время АИД-70Ц является лучшим аппаратом в своем классе высоковольтной испытательной аппаратуры. Это единственный выпускаемый по ГОСТ 1516.2-97 в РФ аппарат, соответствующий заявленной точности и внесенный в Государственный реестр средств измерений за № 34031-07.
АИД-70Ц сертифицирован на соответствие ГОСТ по электробезопасности и электромагнитной совместимости: Сертификат соответствия № РОСС RU.МЕ.65.НО 1142.
Параметр Значение Диапазон регулирования напряжения: постоянного переменного
10-70 кВ
10-50 кВ
Ток нагрузки при напряжении: постоянном переменном
0 - 10 мА
0 - 50 мА
Непосредственное измерение напряжения на нагрузке с относительной (абсолютной) погрешностью не более 3 % Измерение действующего значения переменного тока Защита от превышения тока нагрузки и короткого замыкания Устройство закорачивания высоковольтного вывода на землю
при отключении высокого напряжения Пределы измерения тока на дополнительном диапазоне: переменный ток постоянный ток
0 - 2000 мкА
0 - 1000 мкА
Напряжение питания (220±22) В, 50 Гц Масса установки: пульт управления блок высоковольтный
15 кг
37 кг
Габаритные размеры: пульт управления (ДхШхВ) блок высоковольтный (ДхШхВ)
200 х 250 х 270 мм
350 х 350 х 520 мм
Вес БРУТТО 59 кг Габариты упаковки (ДхШхВ) 790 х 300 х 660 мм
Комплект поставки АИД-70 Ц:
Пульт управления - 1; Генератор высоковольтный - 1; Кабель соединительный - 2; Кабель сетевого питания аппарата - 2; Провода заземления - 1 Документация - 1
