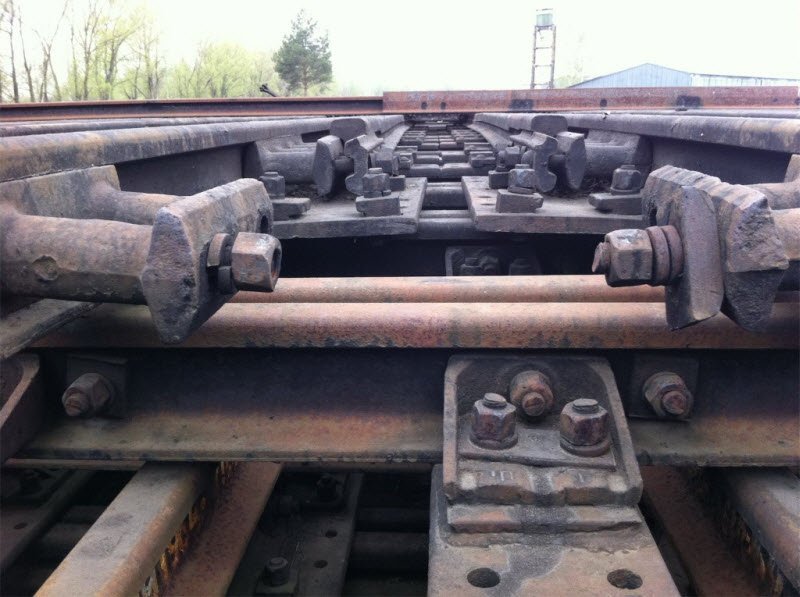

Стрелочный перевод Р-65, марка 1/9 2434 с/г 2 комплекта
|
Поделитесь страницей в Социальных сетях
|
|
Стрелочный перевод предназначен для перевода железнодорожного состава с одного пути на другой. - крестовина сборная - литой сердечник соединен с рельсовыми усовиками.
- остряки и рамные рельсы закалены ТВЧ.
- возможна поставка на подкладках с высокими ребордами.
- норма отгрузки в полувагоне от 1 до 5 комплектов.
Технические характеристики
Вид стрелочного перевода обыкновенный
Ширина колеи, мм 1520
Полная длина перевода, мм 33363
Радиус бокового пути, мм 300000
Максимальная статическая нагрузка на рельс, кН 265
Максимальная скорость движения, км/ч
по прямому пути 140
по боковому пути 50
Нормативный ресурс до снятия, млн. т.
стрелки 320
крестовины 105
Максимальная масса отгрузочного места, т 2,252
Максимальная длина отгрузочного места, мм 12500
Масса (без брусьев), т. не более 14,3
Комплект поставки:
Рельс рамный прямой с остряком кривым 1
Рельс рамный кривой с остряком прямым 1
Крестовина 1
Рельс крестовины с контррельсом 2
Рельсы длинной, мм
7069 2
8355 1
9716 1
8265 1
9758 1
Накладка 1Р65, ГОСТ8193-73, шт. 20
Подкладка СД65, ГОСТ8194-75, шт. 96
Пакет подкладок к переводу, шт. 1
Ящик с деталями стрелочного перевода, шт. 1
