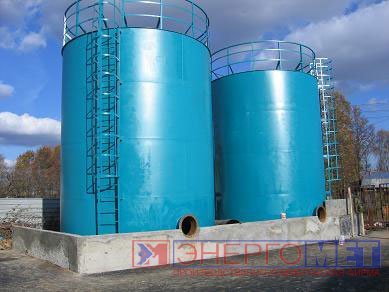

Резервуар стальной вертикальный цилиндрический Резервуары стальные вертикальные цилиндрические предназначены для хранения нефти, светлых и тёмных нефтепродуктов плотностью до 1,0 тс/м3 при внутреннем давлении до 0,00025 МПа (200 мм водяного столба). Могут использоваться под другие неагрессивные среды.
Объём изготовляемых резервуаров: 50, 100, 200, 300, 400, 500, 700, 1000, 2000, 3000, куб.м.
На данные резервуары не распространяется действие Правил устройства и безопасной эксплуатации сосудов, работающих под давлением ПБ 10-115-96.
Изготавливаются в соответствии с требованиями ГОСТ Р 52910-2008 «Резервуары вертикальные цилиндрические стальные для нефти и нефтепродуктов».
Резервуары оборудуются площадками и ограждениями на крыше; наружной кольцевой лестницей для подъёма на резервуар; люком-лазом и световым люком; патрубками (приёмо-раздаточным, для зачистки, для оборудования на крыше, для уровнемера типа УДУ); кронштейном для установки уровнемера.
На резервуаре ёмкостью 400 куб.м кроме того имеется патрубок для установки термометра.
Стенки и днища резервуаров поставляются к монтажу свёрнутыми в рулон на спец. каркасе, покрытие (крыша) - сборными щитами.
Для различных климатических зон установки и эксплуатации резервуары изготавливаются 3-х материальных исполнений:
Исполнение 1 - для районов с расчётной температурой наружного воздуха самой холодной пятидневки до -20гр. С;
Исполнение 2 - соответственно до -40гр. С;
Исполнение 3 - соответственно до -60гр. С;
ПРИМЕР обозначения резервуара вертикального стального номинальным объёмом 300 куб.м климатического исполнения 1:
РВС-300-1 ТП 704-1-152с.75
То же, номинальным объёмом 100 куб.м климатического исполнения 3:
РВС-100-3 ТП 704-1-249с.92
Для справок:
Перечень номеров типовых проектов:
Резервуар РВС - 50 ТП 704-1-248с.92
РВС - 100 ТП 704-1-249с.92
РВС - 200 ТП 704-1-151с.75
РВС - 300 ТП 704-1-152с.75
РВС - 400 ТП 704-1-153с.75
РВС - 1000-5000 ТП 704-1-155с.75
