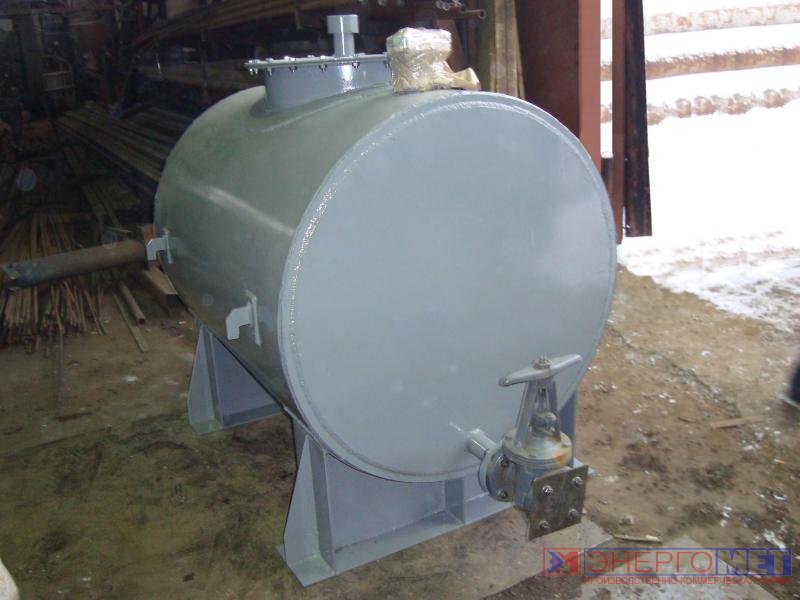

Резервуар стальной горизонтальный цилиндрический для наземной установки Предназначены для наземного хранения темных и светлых нефтепродуктов плотностью до 1,0 т/куб.м при внутреннем избыточном давлении в газовом пространстве до 0,07 МПа (0,7 кгс/кв.см) или вакууме 0,001 МПа (0,01 кгс/кв.см). Могут использоваться под другие неагрессивные среды.
Объём изготовляемых резервуаров: 3,5,10,25,50,75,100 куб.м.
На данные ёмкости не распространяется действие Правил устройства и безопасности эксплуатации сосудов, работающих под давлением ПБ 10-115-96.
Изготовляются в соответствии с требованиями типовых проектов ТП 704-1-158.82 … 704-1-164.83 и ОСТ 26 291-94 «сосуды и аппараты стальные сварные. Общие технические условия».
Для различных климатических зон установки и эксплуатации резервуары изготавливаются 3-х материальных исполнений:
Исполнение 1 - для районов с расчётной температурой наружного воздуха самой холодной пятидневки до -20 гр. С;
Исполнение 2 - соответственно до -40 гр. С;
Исполнение 3 - соответственно до -60 гр. С.
Резервуары могут быть оснащены внутренним секционным подогревающим устройством для подогрева вязких нефтепродуктов насыщенным водяным паром, а также металлоконструкциями площадок обслуживания с лестницей и ограждением.
ПРИМЕР обозначения резервуара горизонтального стального наземной установки с внутренним подогревающим устройством номинальным объёмом 50 куб.м, оснащённого металлоконструкциями площадки обслуживания, климатического исполнения 1:
РГСНП-50М-1 ТП 704-1-162.83
То же, без внутреннего подогревающего устройства и без металлоконструкций площадки обслуживания климатического исполнения 3:
РГСН-50-3 ТП 704-1-162.83
Для справок:
Перечень номеров типовых проектов:
Резервуар РГС - 3 ТП 704-1-158.83
РГС - 5 ТП 704-1-159.83
РГС - 10 ТП 704-1-160.83
РГС - 25 ТП 704-1-161.83
РГС - 50 ТП 704-1-162.83
РГС - 75 ТП 704-1-163.83
РГС - 100 ТП 704-1-164.83
