Назначение системы
- Обнаружение подводных объектов в режиме активной вертикальной гидролокации на границе охраняемой зоны акватории.
- Обнаружение, классификация и сопровождение подводных и надводных объектов в режиме шумопеленгования.
Состав системы

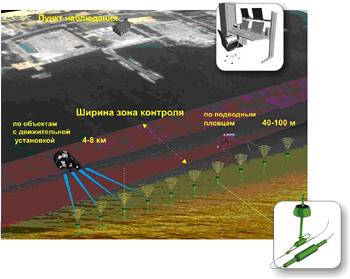

Система состоит из выносной (подводной) части и надводной аппарату-ры пункта наблюдения. Выносная часть системы обеспечивает излучение и прием зондирующего сигнала, первичную обработку сигнальной информации, передачу информации на стационарный надводный пункт наблюдения в виде формуляра обнаруженной цели.
Выносная часть состоит из:
линейных активных приемно-излучающих модулей (ПИМ), объединенных в секции (ЛАПИС - до 32 ПИМ) длиной от 100м до 1000 м каждая;линейных модулей связи ЛАПИС с магистральным кабелем с источниками энергоснабжения ЛАПИС;магистрального волоконно-оптического кабеля.
Аппаратура пункта наблюдения включает в себя:
информационно-вычислительный комплекс (ИВК);прибор сопряжения ИВК с выносной частью;устройство дистанционного питания (УДП). Тактико-технические характеристики Максимальная глубина установки выносной части, м 100 Размеры рубежа охраняемой зоны в режиме активной гидролокации, м Ширина - 40 - 100
Длина - до 5000 (для комплектации из 5-ти ЛАПИС)
Вероятность обнаружения подводного объекта 0,95 Погрешность определения местоположения подводного объекта с погрешностью местоположения ПИМ Дальность обнаружения надводных и подводных объектов в режиме шумо-пеленгования, м 4000 - 8000 Вероятность обнаружения подводных и надводных объектов в режиме шу-мопеленгования 0,95 Погрешность сопровождения обнаруженных объектов в режиме шумопеленгования:
по курсу, град.
по скорости, %
не более 10
не более 10
Потребляемая мощность, Вт до 200 на 1000 м рубежа Количество обслуживающего персонала 1 оператор в смену Срок службы оборудования, лет 5
