Ультразвуковые датчики US C81P и US C31P

Диапазон измерения от 120 до 1500 мм Аналоговый или дискретный выход Обучение Измерения, не зависимые от материала, поверхности, цвета, прозрачности и размера объекта Работоспособность в условиях пыли, грязи, тумана, яркого освещения Обнаружение прозрачных и ярких объектов Защита от воздействия химикатов: кислот и крепких щелочных растворов Материал передней части - ПВДФ Материал мембраны - ПТФЭ Водонепроницаемость, IP 67, маслостойкость, прочность

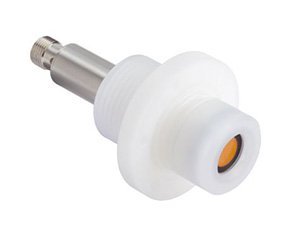

Ультразвуковые датчики расстояния и приближения для химически агрессивных сред US C81P и US C31P – это компактные ультразвуковые датчики, предназначенные для работы в агрессивных средах. Благодаря материалам ПВДФ и ПТФЭ обеспечивается высокая степень защиты от воздействия химикатов. Измерение уровня кислот и щелочей является типовой задачей для данной серии датчиков. Серия US C включает датчики приближения, оборудованные дискретным выходом и измерители расстояния с аналоговым выходом. Функция обучения позволяет пользователю сконфигурировать дискретный или аналоговый выход: передний или задний фронт, НО или НЗ, режим «окно». Дискретный датчик можно запрограммировать как барьер с отражателем. Это полезно для обнаружения плохо отражающих объектов, расположенных напротив фона. Аналоговые датчики автоматически определяют характер нагрузки и вырабатывают соответствующий сигнал на выходе в миллиамперах или в вольтах. Программирование производится через вход обучения. .

Кроме того, ультразвуковые датчики можно применять для измерения уровня других жидкостей в небольших емкостях, например, для мониторинга уровня наполнения бутылок, контроля положения и счета объектов, обнаружения прозрачных объектов, обнаружения деталей с неровными поверхностями, сканирования габаритов.

Информацию о установках порога переключения, креплении, схемах подключения вы найдёте в файле .pdf (1,12 мб).



<td "="" valign="top" style="vertical-align: top; padding: 4px; border: 1px solid rgb(215, 232, 242);">Дискретный выход, защита от короткого замыкания, макс. 0.1A<td "="" valign="top" style="vertical-align: top; padding: 4px; border: 1px solid rgb(215, 232, 242);">Электрическое соединение

Технические характеристики US C81P US C31P Диапазон обнаружения, мм 120...1500 120...1500 Слепая зона , мм 0...120 0...120 Гистерезис для дискретных выходов , осевой при FSnom., мм --- 2 Разрешение, мм ~0.5 Линейность, %FS --- Точность во всем температурном диапазоне, %FS ±2 Рабочая частота, кГц ~180 Индикация состояния Красный и желтый светодиоды --- PNP NO/NC Макс. скорость переключения, Гц --- ~5 Быстродействие аналогового выхода, Гц ~30 --- Аналоговый выход в диапазоне обнаружения RL мин. 10 кОм вольтовый выход, В
RL макс. 400 Ом токовый выход, мА 0...10В
4..20мА --- Напряжение питания (защита от переполюсовки), В DC 11...30 Пульсации напряжения питания, % 10 Среднее потребление, переключение без нагрузки, мА 45…65 45 Температура окружающей среды, рабочая, °C 0...+60 Давление, бар ~900…1000 Вес без кабеля, гр ~65 Класс защиты IP67 Материал корпуса ПТФЭ, ПВДФ Разъем М12

Выбор модели

Доступны дискретная и аналоговая модели с осевым или радиальным расположением трансдюсера.

US C31P
Ультразвуковой датчик с дискретным выходом с 2-мя программируемыми порогами переключения (НО, НЗ или окно или функция «с отражателем»).

US C81P
Ультразвуковой датчик для измерения расстояния с аналоговым выходом 0...10В или 4…20мА. Автоматическое определение характера нагрузки. Программирования верхнего и нижнего пределов.

Слепая зона

Ближайший диапазон обнаружения (0…120мм) называется слепой зоной. Это довольно типично для УЗ датчиков. В слепой зоне невозможно производить измерение расстояния, хотя при некоторых ограничениях (только большие объекты), простые функции приближения могут выполняться.

Луч обнаружения



Луч обнаружения ультразвукового датчика имеет форму конуса. Размер конуса зависит от объекта и его отражательных характеристик. Малые и плохо отражающие объекты образуют меньший конус (уже и короче). Большие объекты и те объекты, чьи поверхности не перпендикулярны оси датчика, образуют более расширенный конус.

Точная форма и размер конуса могут быть определены только на самом объекте. Не допускается вторжение посторонних объектов между датчиком и объектом обнаружения. В противном случае датчик будет обнаруживать посторонний объект. На рисунке показаны три типовых луча обнаружения для датчика US C: малый, средний и большой. Кроме этого, на размер луча обнаружения может влиять температура и влажность. Чем холоднее и суше воздух, тем больше луч. В датчике US C возможно запрограммировать три луча. Это необходимо, например, в случаях обнаружения в малых пространствах или через узкие зазоры.

Размер луча устанавливается путем подключения входа обучения и подачи на него управляющего напряжения –UB (0В) в течении более 5с.

Малый луч: Обучение 5...10с напряжением -UB
(частое мигание желтого светодиода) Средний луч: Обучение 10...15с напряжением -UB
(частое мигание желтого/красного СД) Большой луч: Обучение 15...20с напряжением -UB
(частое мигание красного светодиода)
