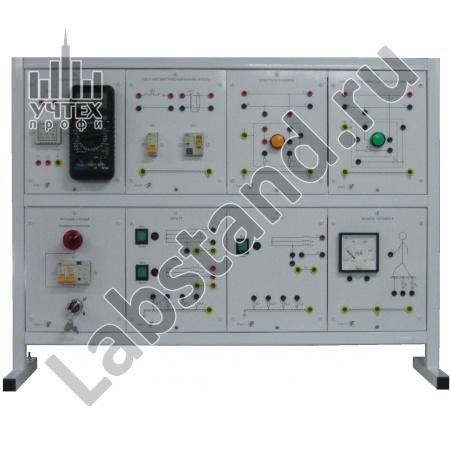

Типовой комплект учебного оборудования «-Электробезопасность в жилых и офисных помещениях»- предназначен для проведения лабораторно-практических занятий по одноименному разделу учебных дисциплин в средних и начальных профессиональных образовательных учреждениях. Комплект может быть использован также для обучения слушателей отраслевых учебных центров повышения квалификации, инженерно-технических работников.
Особенности исполнения:
&ndash- преподаватель может самостоятельно реализовать дополнительные лабораторные работы, комбинируя соединение нескольких лабораторных модулей-
– наглядность-
– модульность конструкции комплектов и унификация габаритных размеров модулей позволяют изменять расположение модулей по требованиям заказчика и в зависимости от изучаемого раздела курса, а также дает возможность дальнейшей модернизации заказанного комплекта и расширения его функциональных возможностей-
– пониженное напряжение питания лабораторных модулей для повышения безопасности проводимых работ.
№
Состав
Основные характеристики
1
Модули:
Питание стенда
Автоматический выключатель ВА47-29 2Р 3А
Выключатель дифференциального тока ВД1-63 2Р 16А 30мА
Кнопка AEA-22 "-Грибок"-
Переключатель AKS-22 с ключом на 2 фиксир. положения
2
Сеть TT и Сеть IT
Сборка однофазных трехпроводных сетей питания с системой ТТ и IT
3
Сеть TN
Сборка однофазных трехпроводных сетей питания с системами TN-C, TN-S, TN-C-S
4
УКСИ и мультиметр
Устройство контроля сопротивления изоляции (УЗР-8Н)
Мультиметр Mastech MY64
5
УЗО и автоматический выключатель
Автоматический выключатель ВА47-29 1Р 0,5А
Выключатель дифференциальный ВД1-63 2Р 16А 30мА
6
Электроустановка
Сборка схем электроустановок классов защиты 0 (без заземления) и I (с заземлением)
Светосигнальный индикатор
7
Электроустановка с двойной изоляцией
Сборка схем электроустановки класса защиты II (с двойной изоляцией)
Светосигнальный индикатор
8
Модель человека
Амперметр: ~А(0&hellip-150мА)
Модель человека
9
Каркас 2×-4
862х260х680 мм (ДхШхВ)
10
Стол лабораторный с двухсекционным ящиком
900х600х780мм (ДхШхВ)
11
Комплект соединительных проводников
Соединительные проводники с незащищенными штекерами 4,0мм
12
Методические указания
Методические указания к выполнению лабораторных работ
13
Техническое описание
Описание технических характеристик и назначения элементов комплекта
Габаритные размеры 900х600х1460мм (ДхШхВ)- масса не более 50 кг.
Перечень лабораторных работ и экспериментов:
Изучение действия электрического тока на человека. Изучение различных типов электрических сетей. Основные классы защит электрооборудования. Изучение принципа действия устройства защитного отключения. Изучение принципа действия устройства автоматического отключения при сверхтоках. Измерение сопротивления заземления. Изучение защиты в TN-С сетях, при заземленных корпусах. Изучение защиты в TN-С сетях, при изолированных от земли корпусах. Изучение защиты в TN-S сетях. Изучение защиты в TN-С-S сетях. Изучение защиты в TT сетях. Изучение защиты в IT сетях.
