Назначение и область применения газоанализатора Монолит
Переносной газоанализатор "Монолит" с малыми габаритами разработан для определения наличия загрязняющих веществ в промышленных выбросах установок для сжигания топлива во время осуществления экологического контроля (производственного и государственного) или для технологических настроек установки в целях оптимизирования процессов горения топлива.
Параметры и определяемые компоненты
Газоанализатор "Монолит" дает возможность производить одновременный контроль над концентрациями всех основных веществ, которые образуются в результате горения органического вида топлива: О2, СО, СО2, NO, NO2, H2S, NOx, SO2 и углеводородов (СН)
Также газоанализатор способен определять такие параметры как температура, избыточное давление (разрежение), скорость и объем расхода потока газа непосредственно в точках пробоотбора и технологические параметры контролируемых установок: коэффициент избыточного воздуха (альфа), коэффициент теплопотери и КПД установки.
Конструкция и принцип действия прибора

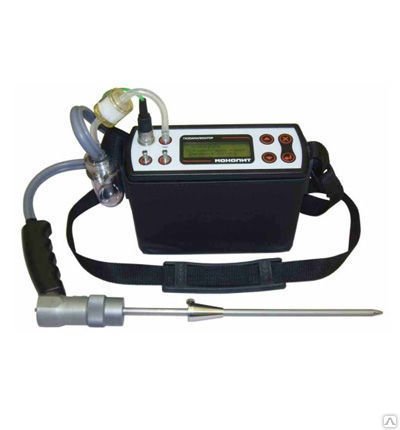

Газоанализатор Монолит выполняется в прочном корпусе из пластик, на лицевой панели корпуса располагается дисплей, клавиатура и все необходимые для коммуникаций штуцера и разъемы. Информация о проводимых измерениях выводится на жидкокристаллический дисплей, который оснащен подсветкой. Газоанализатор имеет электрический тип питания, которое может производиться как от внутренних аккумуляторов, так и от сетей переменного напряжения
Принцип действия прибора имеет в своей основе использование комплектов электрохимических и оптических ячеек, служащих для измерений содержания газового компонента, NiCh-NiAl термоэлектрических преобразователей (термопары) для проведения измерений температур газового потока, дифференциальных мембранных датчиков для измерений давления (разрежения) и пневмометрической напорной трубки типа Пито или НИИОГАЗ для определения скорости и объема расхода газового потока
Базовые модификации
Газоанализатор производится в 2-х базовых модификациях ("Монолит Газ" и "Монолит МТ"), которые отличаются друг от друга верхним пределом диапазона измерений и, соответственно, точностью измерения низкого порога концентраций компонентов, подлежащих определению. Прибор модификации "Газ" создан для контроля над установками, работающими от природного газа (имеющие низкое содержание вредных веществ в выбросах), а модификация "МТ" – для контролирования установок, работающих на основе угля, мазута и прочих видов твердого и жидкого топлива (имеющие средний и высокий уровень содержания вредных веществ в выбросах).
Возможные исполнения по количеству каналов
Количество измерительных каналов и датчиков прибора будет зависеть от того, какие задачи по измерению заказчик возложит на него, в газоанализаторе их может быть от 1-го до 5-ти в следующих комбинациях:
Исполнение по числу измерительных каналов
Измерительные каналы
Расчетные каналы
Электрохимические датчики
Оптические датчики
1
O2
–
–
2.1
O2-CO
–
CO2
2.2
O2
CO2
–
2.3
O2
CH4
–
3.1
О2-СО-NO
–
CO2, NOx
3.2
О2-СО
СО2
–
3.3
О2-СО
CH4
CO2
3.4
O2
СО2 и СН4
–
4.1
О2-СО-NO-NO2
–
CO2, NOx
4.2
О2-СО-NO-SO2
–
CO2, NOx
4.3
О2-СО-NO
СО2
NOx
4.4
О2-СО-NO
СН4
CO2, NOx
4.5
О2-CO
СО2 и СН4
NOx
5.1
О2-СО-NO-NO2-SO2
–
CO2, NOx
5.2
O2-СО-NO-SO2-H2S
–
CO2, NOx
5.3
О2-СО-NO-NO2
СО2
NOx
5.4
О2-СО-NO-NO2
СН4
CO2, NOx
5.5
О2-СО-NO-SO2
СО2
NOx
5.6
О2-СО-NO-NO2
СН4
CO2, NOx
5.7
О2-СО-NO
СО2 и СН4
NOx
