Многоканальный зондовый электромагнитный теплосчетчик Turbo Flow РС-TERMO

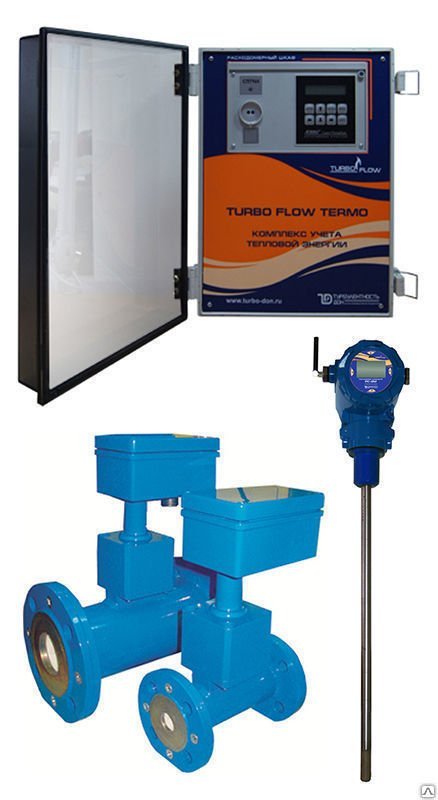

Измерительный комплекс РС-TERMOПроизводственное объединение ООО НПО «Турбулентность-ДОН» представляет серию теплосчетчиков на базе зондовых электромагнитных расходомеров жидкости РС-2М и тепловычислителя СПТ961.Теплосчетчики электромагнитные Turbo Flow РС-TERMO предназначены для измерения и коммерческого учета количества теплоты, параметров, объема и массы теплоносителя на объектах теплоэнергетического комплекса, на промышленных предприятиях и в жилищно-коммунальном хозяйстве.Теплосчетчики могут использоваться на узлах коммерческого учета тепла и теплоносителя (УУТиЭ) количества тепловой энергии и теплоносителя на источниках, у потребителей теплоты, на пунктах коммерческого учета водоснабжения и сброса сточных вод, для измерения расхода и количества жидкостей в пищевой промышленности, в системах сбора данных, контроля и регулирования технологических процессов. Отличительные особенности: Универсальность. Позволяет реализовать любую из схем узлов учета систем водотеплоснабжения и потребления, приведенных в «Правилах учета тепловой энергии и теплоносителя», одновременно по двум и более узлам учета. Простота монтажа и ввода в эксплуатацию. Зондовое исполнение первичных преобразователей расхода позволяет производить монтаж на трубопровод без его остановки и снятия давления. Высокая надежность. В первичных преобразователях отсутствуют движущие части, а материалы изготовления стойки к воздействию агрессивной окружающей среды. Состав теплосчетчика: зондовый электромагнитный преобразователь расхода РС-2М- первичный преобразователь температуры- первичный преобразователь давления- тепловычислитель СПТ961.       Назначение и область применения тепловычислителя СПТ961Тепловычислители предназначены для измерения электрических сигналов, соответствующих параметрам теплоносителя, с последующим расчетом тепловой энергии и количества теплоносителя. Модель 961.2 отличается от модели 961.1 наличием дополнительного (второго) коммуникационного порта RS485, предназначенного для расширения функциональных возможностей в части увеличения числа обслуживаемых тепловых нагрузок.Тепловычислители рассчитаны на применение в составе теплосчетчиков для водяных и паровых систем теплоснабжения и иных измерительных систем, где в качестве теплоносителя используются вода, конденсат, перегретый пар либо сухой или влажный насыщенный пар.Интегрированные функциональные возможности тепловычислителя обеспечивают комплексное решение широкого круга задач: коммерческий учет потребления тепловой энергии и теплоносителя, перегретого и насыщенного пара- контроль режимов теплопотребления- организация систем диспетчеризации и контроля потребления тепловой энергии и теплоносителя.Один из возможных вариантов теплосчетчика приведен на рисунке 1.Рис. Пример организации учета тепловой энергии на базе СПТ961.1 Соответствие стандартам Тепловычислители соответствуют ГОСТ Р 51649, ГОСТ Р EН 1434-1, МИ 2412 и МИ 2451.Функциональные возможностиТепловычислитель рассчитан на работу совместно с датчиками расхода, объема, перепада давления, давления и температуры. К тепловычислителю могут быть одновременно подключены: восемь преобразователей с выходным сигналом тока 0-5, 0-20 или 4-20 мА- четыре преобразователя с выходным числоимпульсным или частотным сигналом 0-5 кГц- четыре термопреобразователя сопротивления с характеристикой 50П, 100П, 50М, 100М.Количество обслуживаемых трубопроводов определяется необходимостью использования тех или иных датчиков параметров теплоносителя и возможностью их физического подключения к тепловычислителю. На логическом уровне может быть описано до 12 трубопроводов, количество свободно конфигурируемых контуров теплоснабжения — до 6.Для модели 961.2 количество входов для подключения датчиков может быть увеличено посредством подключения к тепловычислителю одного или двух адаптеров АДС97 по дополнительному интерфейсу RS485.Адаптер АДС97 имеет 4 входа для датчиков расхода с импульсными выходными сигналами, 4 входа для датчиков различного назначения с унифицированными токовыми выходными сигналами, 4 входа для термопреобразователей сопротивления.Тепловычислитель осуществляет непрерывный контроль входных электрических сигналов и параметров потока теплоносителя. Любые недопустимые отклонения параметров и сигналов от нормы фиксируются в архиве диагностических сообщений с привязкой по времени.Средние и суммарные значения измеряемых и вычисляемых параметров заносятся в архивы с привязкой к расчетному дню и часу. Существует три типа таких архивов, имеющие различную глубину хранения: часовые архивы — 1080 ч- суточные архивы — 366 сут.- месячные архивы — 24 мес.В специальном архиве ведется учет полного времени работы и перерывов электропитания.Тепловычислитель имеет два уровня защиты данных (пломба и пароль), препятствующие их несанкционированному изменению в процессе эксплуатации. Изменение значений оперативных параметров фиксируется в специальном архиве.Коммуникационные возможности тепловычислителя обеспечиваются интерфейсами RS485, RS232C, IEC1107.Основные технические характеристики: Динамический диапазон измерения расхода 1:200 Минимальная разность температур 2?С Срок службы 10 лет Максимальное количество узлов учета 4 Наличие интерфейсных портов RS232, RS485, Оптопорт Метрологические характеристики тепловычислителяПогрешность в рабочих условиях не превышает: ± 0,05/0,1% (приведенная) — по показаниям расхода, давления и перепада давления при работе с токовыми входными сигналами- ± 0,05% (относительная) — по показаниям расхода при работе с числоимпульсными и частотными входными сигналами- ± 0,1/0,15°C (абсолютная) — по показаниям температуры.Эксплуатационные показатели тепловычислителя Температура окружающего воздуха от минус 10 до 50°C. Относительная влажность до 95% при 35°C. Степень защиты от воды и пыли IP54. Габаритные размеры 244?220 ? 70 мм. Электропитание 220 В ± 30%, 50 Гц. Потребляемая мощность 7 В·А. Срок службы 12 лет. Межповерочный интервал 4 года.
