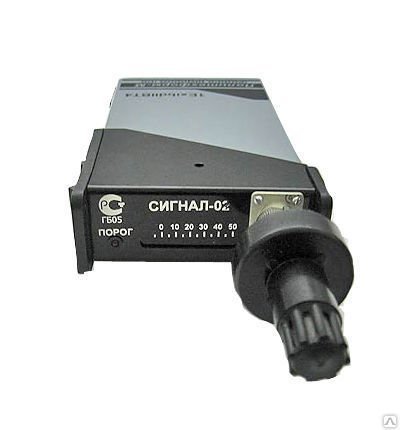

Основным назначением сигнализатора "Сигнал-02" следует назвать поиск и локализацию утечек взрывоопасных газов и паров. Прибор СИГНАЛ-02 работает следующим образом: он определяет уровень загазованности в помещениях (колодцах, подвалах, котельных и др. ) технологически объектов класса В-1, В-1а, наружных установок класса В-1г, - именно в тех помещениях, где согласно условиям эксплуатации возможно образование взрывоопасных смесей категории ПВ, Т4.
Сигнализатор Сигнал-02 действует, регистрируя изменения сопротивления платиновой проволоки термокаталитического сенсора при ее нагреве за счет тепла, выделяющегося при протекании термохимической реакции горения газа или пара в присутствии катализатора.
Зарядка газоанализатора-сигнализатора Сигнал-02 производится посредством сетевого адаптера, входящего в комплект. Время, требующееся для зарядки - 10 часов.
Техические харатеристики
Климатическое исполнение УХЛ категории
3.1
Температурные условия работы, гр.С
от -20 гр.С до +40
Относительная влажность среды работы , при температуре +35 гр.С и атмосферном давлении от 84 кПа до 106,7 кПа
до 95%
Степень защиты от внешних воздействий, не ниже
IP -54
Выдерживает вибрационные воздействия с амплитудой, не более
0,5 мм и частотой до 35Гц
Марка взрывозащиты
1 ExbdIIBT 4
Измерение концентрации взрывоопасных газов и паров в диапазоне (0…50)% НКПР при основной абсолютной погрешности не более
± 5% НКПР
Дополнительная абсолютная погрешность при изменении температуры окружающей среды на каждые 10 гр.С.
± 2,5% НКПР
Время срабатывания звуковой сигнализации, не более
10 сек
Подача звукового прерывистого сигнала при концентрации взрывоопасного газа свыше 20% НКПР
(1.0% об.долей СН4) с погрешность ± 5% НКПР
Порог срабатывания ограничителя тока в цепях искрозащиты, не более
0,5 А
Подача звукового сигнала разряда аккумуляторов и мигающего светового сигнала происходит при напряжении питания ниже
4,2 В
При включении питания и разбалансе мостовой схемы измерений на воздухе происходит
световая индикация
Время непрерывной работы сигнализатора, не менее
7 часов
Средняя наработка на отказ сигнализатора, без учета термокаталитического сенсора и аккумуляторов, не менее
10000ч
Масса снаряженного сигнализатора, не более
550г
Габаритные размеры снаряженного сигнализатора:
194х92х36мм
Средний срок службы, не менее
10 лет
