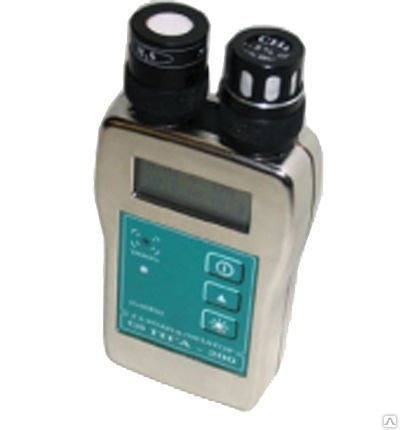

Персональный газоанализатор ПГА-200 предназначен для контроля углеводородов, токсичных газов и кислорода со сменными датчиками и диффузионным пробоотбором.
Принцип действия газоанализатора ПГА-200:
o по измерительному каналу объемной доли метана, пропана и диоксида углерода - оптический (инфракрасный), основанный на селективном поглощении молекулами диоксида углерода электромагнитного излучения и измерении интенсивности инфракрасного излучения после прохождения им среды, содержащей определяемый компонент-
o по измерительным каналам объемной доли кислорода, оксида углерода, сероводорода, диоксида азота, диоксида серы - электрохимический, основанный на измерении электрического тока, вырабатываемого электрохимической ячейкой в результате химической реакции с участием молекул определяемого компонента.
Способ забора пробы диффузионный.
Газоанализатор ПГА-200 состоит из базового блока с подключенными датчиками и имеет два измерительных канала, предназначенных для установки следующих датчиков:
Измеряемые по двум каналам величины одновременно отображаются на двухстрочный жидкокристаллический дисплей.
Питание газоанализаторов производится от блока аккумуляторов напряжением 2,4 В в количестве двух.
Область применения газоанализатора ПГА-200 - взрывоопасные зоны помещений и наружных установок, которые считаются таковыми согласно нормативным документам, регламентирующим применение электрооборудования во взрывоопасных зонах. Модель имеет диффузный пробоотбор, посему применяется на тех объектах, где принудительный отбор не требуется.
Газоанализатор ПГА-200 производит световую и звуковую подачу сигнала при достижении концентрацией измеряемых газов двух фиксированных значений порогов сигнализации.
По защищенности от влияния пыли и воды газоанализаторы соответствуют степени защиты IP54 по ГОСТ 14254.
Газоанализаторы ПГА-200 выполнены взрывозащищенными с видом взрывозащиты "искробезопасная электрическая цепь" по ГОСТ Р 51330.10 (МЭК 60079-11) и имеют маркировку взрывозащиты 1ExibIIВT4 X.
К дополнительным преимуществам модели ПГА-200 следует отнести возможность одновременной индикации по двум каналам для измерения, периодическое автосохранение данных об измерениях и выход на компьютер (RS-232).
Технические характеристики ПГА-200:
Характеристика
Значение
Номинальное время установления показания Т 0,9 ном, с:
- для оптических датчиков
20
- для электрохимических датчиков
30
Время прогрева газоанализатора, не более, мин
10
Напряжение питания постоянного тока (от аккумуляторной батареи), В
2,4
Потребляемая мощность, не более, ВА
0,2
Время непрерывной работы от одной зарядки аккумуляторной батареи, ч
16
Габаритные размеры газоанализатора, не более, мм
165х80х40
Масса газоанализатора, не более, кг
0,3
Диапазон температуры окружающей среды, °С
-20 … +40
Исполнение газоанализатора:
Исполнение
I измерительный канал
II измерительный канал
ПГА-200 модель 1
Оптический
Электрохимический
CН4, C3Н8, CO2(5%), CO2(20%)
O2, NO2, SO2, CO, H2S
ПГА-200 модель 2
Электрохимический
Электрохимический
O2, NO2, SO2, CO, H2S
O2, NO2, SO2, CO, H2S
Дополнительные показатели:
Определяемый компонент
Диапазон измерений определяемого компонента
Пределы допускаемой основной погрешности
Объемной доли
Массовой
Абсолютной
Относительной, %
концентрации, мг/м3
Метан (СН4)
(0…5)%
-
±(0,1+0,04Сх)%,об.
-
оптический
Пропан (С3Н8)
(0…2)%
-
±(0,1+0,04Сх)%,об.
-
оптический
Диоксид углерода (СО2)
(0…5)%
-
±(0,1+0,04Сх)%,об.
-
оптический
Диоксид углерода (СО2)
(0…20)%
-
±(0,5+0,075Сх)%,об.
-
оптический
Кислород (О2)
(0…30)%
-
±(0,2+0,04Сх)%,об.
-
электрохимический
Оксид углерода (СО)
(0…17)млн-1
0…20
±5 мг/м3
-
электрохимический
(17…103)млн-1
20…120
-
±25 %
Сероводород (Н2S)
(0…7)млн-1
0…10
±2,5 мг/м3
-
электрохимический
(7…32)млн-1
10…45
-
±25 %
Диоксид азота (NO2)
(0…1)млн-1
0…2
±0,5 мг/м3
-
электрохимический
(1…10,5)млн-1
2…20
-
±25 %
Диоксид серы (SО2)
(0…3,8)млн-1
0…10
±2,5 мг/м3
-
электрохимический
(3,8…18,8)млн-1
10…50
-
±25 %
