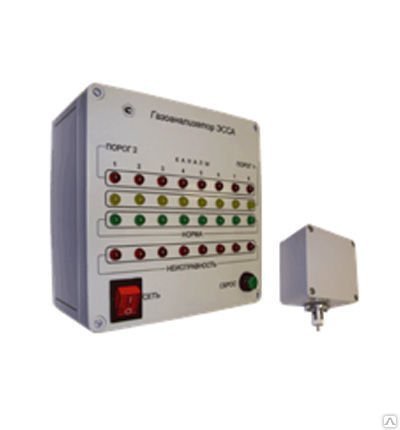

Газоанализатор стационарный ЭССА-CH4 исп. БС предназаначен для контроля концентрации метана (а также пропана) в воздухе рабочей зоны. При превышении пороговых значений (10% НКПР - 1 порог, 20% НКПР - 2 порог) срабатывает сигнализация.
Выпускаются такие модификации газоанализатора ЭССА-CH4:
— БС - прибор включает в себя блок сигнализации (БС) и измерительные преобразователи (ИП). Блок сигнализации обеспечивает питание для ИП, а также звуковую, световую сигнализацию. Количество измерительных преобразователей, подключаемых к одному БС - от 1 до 16.
— И - в данной модификации блок сигнализации (БС) идет со встроенным блоком индикации (отображение концентрации в цифровом виде на дисплее). БС может обслуживать до 8 датчиков (каналов)
— Р - в данную модификацию добавляется еще и блок сопряжения с компьютером (БСК) для связи по RS 485 (232) интерфейсу.
— Н - модификация газоанализатора ЭССА, в котором релейный сигнал может формироваться для каждого ИП отдельно или для группы ИП. За это отвечает блок реле (БР). Один БР позволяет работать ИП в количестве от 1 до 4.
Техические харатеристики
Принцип измерения
Термокаталитический
Отбор пробы
Диффузионный
Диапазон измерения, % об.
метан: 0 - 2,2
пропан: 0 - 0,85
Основная приведенная погрешность, % об.
+-10
Число порогов сигнализации
2
Пороги сигнализации, % об.
метан: 0,44- 0,88
пропан: 0,17- 0,34
Число ИП (N)
1 - 16
Сигнализация
световая, звуковая, релейные сигналы, 2 порога
Реле
Коммутируемый ток 3 А, 220 В
Срок службы сенсора, мес
12
Максимальное расстояние (м) между БС и ИП при сечении жил. кабеля
0,50 мм2
0,35 мм2
0,20 мм2
310
220
130
Рабочие условия эксплуатации ИП:
температура, С
относительная влажность, %
от 5 до 45
от 10 до 95
Межповерочный интервал, мес
12
Гарантийный срок, мес
18
