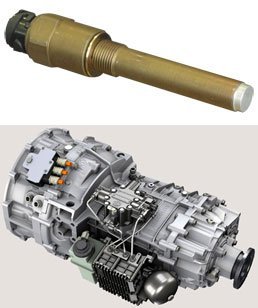

Датчик скорости ВТИЮ.7019 предназначен для бесконтактного измерения частоты вращения вала в коробках переключения передач в составе грузового и пассажирского транспорта, а также спецтехники. Датчики применяются в соединении с тахографом для регистрации скорости и пробега автотранспорта.
Датчик скорости «ТЕКО» полностью взаимозаменяем с оригинальными деталями зарубежных производителей, таких как Siemens VDO 2159.2010 2200, а так же деталями отечественных производителей: 4412.3843; 45.3843-10; ДС5.18М.90.1,6.5.3.СЦ4.
Принцип действия датчика ВТИЮ.7019 основан на эффекте Холла. Датчик вырабатывает электрические импульсы с частотой, зависимой от частоты вращения зубчатого колеса КПП и пропорциональной скорости транспортного средства. Датчик имеет комплиметарный выход, позволяющий эффективно различать полезный сигнал от помех бортовой сети автомобиля.
Датчик отличается:
высокой частотой оперирования; прочным вибрационностойким и герметичным корпусом; широким температурным диапазоном эксплуатации; наличием специального автомобильного разъема с байонетным соединением.
Варианты длины монтажной части: 25 мм, 35мм, 63,2 мм, 90 мм. Под заказ возможно изготовление с длиной м.ч. 19,8 мм
Паспорт на датчик скорости ВТИЮ.7019 находится здесь.
Технические характеристики
Габаритные размеры корпуса датчика Ø26 мм; L=144 мм Рабочий ток (ток нагрузки) l3, l4 ≤1 мА Собственный ток потребления ≤6 мА Диапазон рабочих напряжений питания, Uпит. 6,5…30 В DC Диапазон рабочих напряжений нагрузки, Uн1; Uн2 6,5…30 В DC Параметры выходного сигнала: - напряжение низкого уровня выходного сигнала U3,2; U4,2 0…1,9 B - напряжение высокого уровня выходного U3,2; U4,2 6,5…12 B Уровень пульсаций питающего напряжения ≤ 15% Максимальная частота переключения 2000…4000 Гц Световая индикация Нет Тип контакта Переключающий Структура выхода NPN (открытый коллектор с защитнымрезистором 1,5 кОм) Схема подключения Четырехпроводная Защита от обратной полярности Есть Номинальное расстояние срабатывания 2 мм Рабочее расстояние срабатывания 1,4 мм Материал объекта воздействия на выключатель / размеры объекта воздействия (при испытаниях) Сталь углеродистая / 7x16 мм Наличие заземляющего провода Нет Степень защиты по ГОСТ 14254-96: - со стороны подключения IP67 - со стороны чувствительной поверхности IP68 Материал корпуса (покрытие) Сталь углеродистая (Ц.9 хр.) Материал чувствительной поверхности Д16Т Присоединение Соединитель 4402.3843-120 (вилка) Допустимый момент затяжки 60 Нм Повышенная температура окружающей среды: - рабочая зона А +135°С / зона В +145°С - без функционирования зона А +140°С / зона В +150°С Пониженная температура окружающей среды: - рабочая -30°С - без функционирования -40°С
