Опоры неподвижные хомутовые бескорпусные (Т11.00) предназначены для крепления стальных технологических трубопроводов различного назначения с наружным диаметром от 108 до 1020мм. Изготавливаются в соответствии с Серией 4.903-10 выпуск 4.
Опоры типа Т11 от Ду108 - Ду1020 включительно, применяются в качестве неподвижных опор.
Важной составляющей качественного монтажа трубопроводных систем являются неподвижные опоры . Тип используемых опор выбирается в зависимости от способа прокладки трубопроводной магистрали:
· подземная бесканальная с гидроизоляцией труб полиэтиленовой оболочкой;
· надземная с гидроизоляцией труб оцинкованными материалами.
Опора неподвижная – это металлоконструкция, в которой функцию ложемента выполняет стальная труба с радиусом большим, чем монтируемые изолированные элементы. К основным элементам устройства также относятся стальной фланец, стаканы из стальной трубы, необходимые для защиты изолирующей оболочки и теплоизоляции из пенополиуретана. Конструкция защищается от воздействия окружающей среды применением термоленты. Вес опоры и диаметр ложемента зависит от основных размеров трубопровода. Опора неподвижная позволяет снизить риски продольного или поперечного сдвига определённого участка трубопроводной системы.
Металлоконструкция опоры закрепляется на бетонном основании. Расстояние между точками установки зависит от компенсирующей возможности компенсаторов. Последние устанавливаются в промежутке между неподвижными опорами и служат для снижения влияния на трубопровод перепадов температуры.
Конструкция

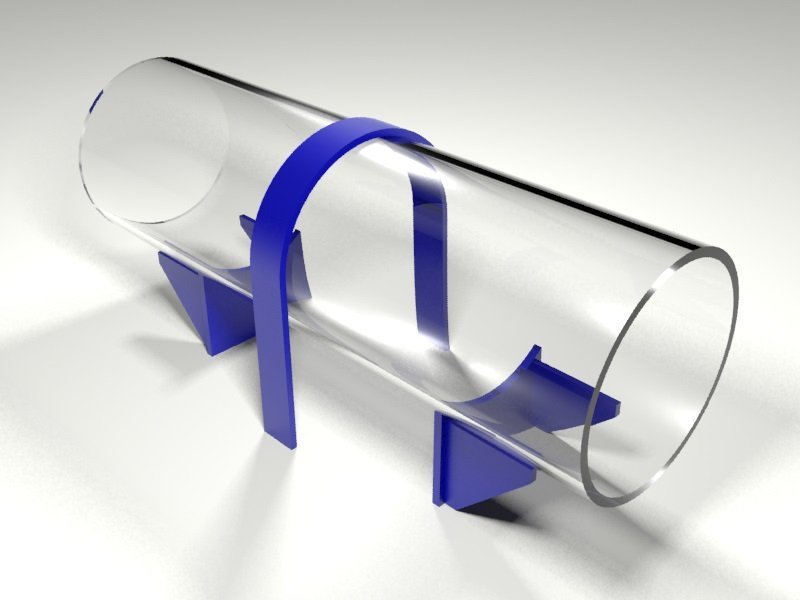

Состоит из гнутого хомута и усиленных упоров. Хомут приваривается к несущей конструкции, а упоры привариваются к трубопроводу при монтаже.
Условное обозначение
Пример условного обозначения типа Т11 вариант исполнения 1 для трубопровода Ду194: Опора неподвижная 194-Т11.04.
