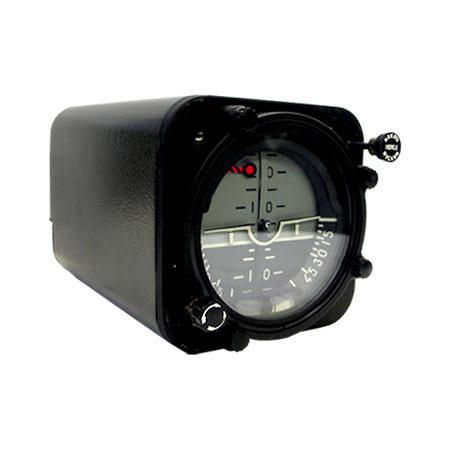

Авиагоризонт АГБ-3К

Авиагоризонт АГБ-3К обеспечивает пилота визуальной информацией о положении объекта относительно плоскости истинного горизонта по крену в пределах углов ±360° и тангажу в пределах углов ±80°, а также выдает электрические сигналы, пропорциональные углам крена и тангажа, внешним потребителям.

Авиагоризонт АГБ-3К серия 3 применяется на вертолетах Ми-8 и Ми-10, на самолетах Як-40, Ан-24, Ан-26, Ан-30, Ил-76 и других летательных аппаратах.

Технические характеристики

Время готовности, мин, не более 1,5 Потребляемые токи в установившемся режиме, А, не более а) от источника переменного тока напряжением 36В 400Гц - в фазе III 0,8 - в фазах I,II 0,9 б) от источника постоянного тока напряжением 27В 0,3 Скорость прецессии гироскопа по осям крена и тангажа под действием коррекции, °/мин 1,8-5 Уход гироскопа с выключенной коррекцией на качающемся основании за 5 минут, град, не более - по крену ±2,5 - по тангажу ±4 Масса, кг, не более
