Подвеска для горизонтальных трубопроводов по ГОСТ 16127-78

ГОСТ 16127-78 распространяется на подвески стальных трубопроводов различного назначения с условным диаметром от 25 до 500 мм, транспортирующих рабочую среду с температурой от 0 до плюс 450°С и давлением до 100 кгс/см.

Стандарт не распространяется на подвески магистральных трубопроводов, трубопроводов с хладагентом, а также внутристанционных трубопроводов электрических станций.

Подвеска с одной тягой, регулируемой гайкой  (Тип ПГ) на трубопровод Dусл. 25-500

1 - хомут в сборе; 2- тяга с ушком верхняя;4 - ушко; 5 - тяга соединительная; 6 - серьга; 11 - гайка по ГОСТ 5915-70; 12 - шайба по ГОСТ 11371-78

Подвеска с одной тягой, регулируемой талрепом (Тип ПТ) на трубопровод Dусл. 25-500

1 - хомут в сборе; 4 - ушко; 5 - тяга соединительная; 6 - серьга; 7 - талреп тип ВВ-ОШ по ГОСТ 9690-71; 8 - проушина

Подвеска с двумя тягами, регулируемыми гайками и опорной балкой (Тип ПГ2) на трубопровод Dусл. 100-500

2 - тяга с ушком верхняя; 3 - тяга с ушком нижняя; 4 - ушко; 5 - тяга соединительная;
9 - балка опорная; 11 - гайка по ГОСТ 5915-70; 12 - шайба по ГОСТ 11371-78

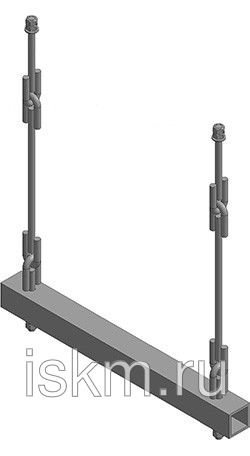

Подвеска с двумя тягами, регулируемыми талрепами и опорной балкой (Тип ПТ2) на трубопровод Dусл. 100-500

3 - тяга с ушком нижняя; 4 - ушко; 5 - тяга соединительная; 7 - талреп тип ВВ-ОШ по ГОСТ 9690-71; 8 - проушина; 9 - балка опорная; 11 - гайка по ГОСТ 5915-70
