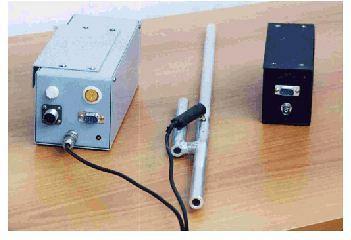

Радиомодем РМ-03 для контроллеров КДУ-1 дорабРадиомодем РМ-03 (снят с производства)
- РМ-03M. Выходная мощность 5Вт, на базе радиостанции Motorola GP320
- РМ-03A. Выходная мощность 10мВт, на базе радиостанции Alan 516.
РМ-03М предназначен для радиальной связи по радиоканалу светофорных объектов при их работе в системе координированного управления АСУДД-КС в диапазоне частот 147 - 174 МГц или 410 - 470 МГц. При этом обеспечивается радиосвязь центрального диспетчерского пульта (базовый модем и антенна) с контроллерами в системе АСУДД (типа ДКМ, ДКП, ДКЛМП, КДУ и других).
РМ-03A предназначен для зональной (кустовой) связи на частоте 433 МГц в системе координированного управления АСУДД-КС. Данный вариант предполагает связь между светофорными объектами в пределах одной магистрали (и в условиях прямой видимости между базовым и самым удаленным перекрестком) по радио, с дальнейшей связью с центром одного контроллера данной магистрали по проводу. Радиосвязь реализуется в блоке частот общегражданского пользования, в связи с чем нет необходимости в получении выделенной частоты в органах Госсвязьнадзора.
Модем устанавливается в шкафы контроллеров КДУ-3, КДУ-1М дораб., КДУ-1 дораб., ШНОТ, на внутренней стороне дверцы.
Подключение РМ-03
Радиомодем имеет встроенный блок питания, расчитанный на подключение к сети 220 В. Напряжение 220 В подавается проводниками сечением не менее 0,5 кв. мм.
К дорожным контроллерам радиомодем подключается витой парой с сечением провода 0,2 кв. мм или более. Протокол АСС-УД (L1, L2) или RS485 (A и B). Протокол обмена определяется прошивкой радиомодема.
ОБРАТИТЕ ВНИМАНИЕ! После установки радиомодема на объекте до его подключения к контроллеру убедитесь в отсутствии потенциала на корпусе!
