Радиомодем РМ-05 в шкафы контроллеров КДУ-1М дораб. в системе АСУДД

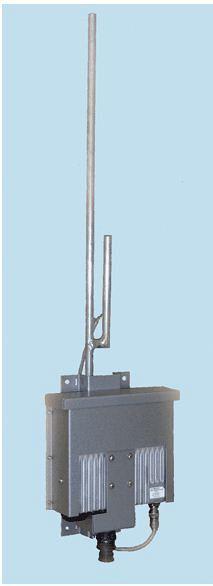

Это радиомодем с выходной мощностью 25 Вт на базе радиостанции Motorola CM140.
Предназначен для радиальной связи по радиоканалу светофорных объектов при их работе в системе координированного управления АСУДД-КС или телеметрических шкафов наружного освещения при работе в системе управления уличным освещением Горсвет-КС в диапазоне частот 147 - 174 МГц или 410 - 470 МГц. При радиальной связи обеспечивается радиосвязь центрального диспетчерского пульта (базовый модем и антенна) с контроллерами в системе АСУДД (типа ДКМ, ДКП, ДКЛМП, КДУ и других) или АСУ "Горсвет-КС" (типа КСИ).
Модем устанавливается непосредственно на мачте. Как правило это базовый модем, устанавливаемый на диспетчерском пульте. Это повышает вероятность одностороннего прохождение команд, например, диспетчерского управления. Модем также может устанавливаться на удаленном объекте, или на объекте в зоне радиотени. Мы не рекомендуем устанавливать РМ-05 в шкафы контроллеров КДУ-3, КДУ-1М дораб., КДУ-1 дораб., ШНОТ, поскольку в этом случае ухудшается согласование с антенной и возникает вероятность сбоев контроллера от излучения радиомодема.
Подключение РМ-05
В комплект поставки входит импульсный блок питания AC220V / DC15V мощностью 100 Вт, который размещается в шкафу контроллера или ином герметичном корпусе. Низковольтное питание на РМ-05 подается проводами сечением не менее 1,5 кв. мм. Допускаемая длина проводников указанного сечения - не более 3-х метров. Напряжение 220 В на блок питания должно подаваться проводниками сечением не менее 0,5 кв. мм.
К дорожным контроллерам радиомодем подключается витой парой с сечением провода 0,2 кв. мм. Протокол АСС-УД (L1, L2) или RS485 (A и B). Аппаратно контакты АСС-УД и RS 485 совмещены, протокол обмена определяется прошивкой радиомодема. В системе управления уличным освещением всегда используется интерфейс RS485.
ОБРАТИТЕ ВНИМАНИЕ! После установки радиомодема на объекте до его подключения к контроллеру убедитесь в отсутствии потенциала на корпусе!
Потенциал может появиться, например, из-за утечек осветительных кабелей, подвешенных на растяжках, которые закреплены на мачте радиомодема.
