Детский подъемник БКДМ-3

Подъемник БКДм-3 Серийно выпускаемый подъемник с низкорасположенным (0,8-1 м) канатом. Предназначен для подъема горнолыжников, а также для сноутюбинга. На стальном канате постоянно закреплены пластиковые буксировочные рукояти, за которые держатся при подъеме.
Отличается несложным монтажом, простотой в обслуживании и возможностью складирования в летний период.

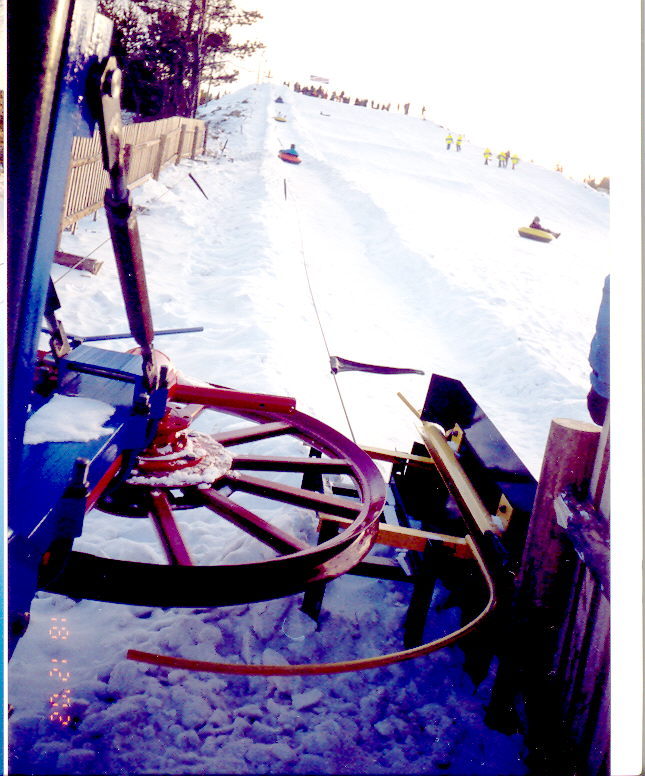

Подъемник не имеет промежуточных опор. Состоит из станций приводной и оборотной. Приводная станция может располагаться как в верхнем, так и в нижнем положении. При верхнем положении приводной станции требуется меньшее натяжение каната.

Технические характеристики

Мощность 5,5/7,5/11 кВт; Скорость подъема:
-1,65 м/с при диаметре приводного колеса 1500мм
-1,3 м/с диаметре приводного колеса 1200 мм; Длина трассы до 250 м; Максимальный уклон не более 10 град; Производительность до 700 чел/час.

БКДм-3 укомплектован двумя взаимозаменяемыми колесами, диаметр которых 1200 и 1500 мм, что позволяет по желанию заказчика изменять скорость подъема. Для обеспечения нормальной эксплуатации буксировочный канат постоянно на всем протяжении склона должен находиться на уровне пояса лыжника, ок. 0,9м. Поскольку неизбежно провисание буксировочного каната между станциями, трассу следует выбирать так, чтобы провисание буксировочного каната и профиль склона совпадали.

Ориентировочные значения провиса стального каната O7,6 мм

Расстояние между станциями

100

150

200

250

300

Натяжение, кН

Провисание каната

8,00

0,38

0,86

1,54

2,42

3,49

6,50

0,47

1,06

1,90

2,98

4,29

5,00

0,61

1,38

2,47

3,88

5,58

3,50

0,87

1,98

3,53

5,54

7,98

Станции устанавливаются без фундаментов и крепятся к земле с помощью анкерных гвоздей и якоря, забиваемых в грунт. Натяжение осуществляется на с нижней станции, которая монтируется на подвижной платформе - «санках».

Металлоконструкции и тяговый канат оцинкованы. Привод снабжен устройством плавного пуска.
