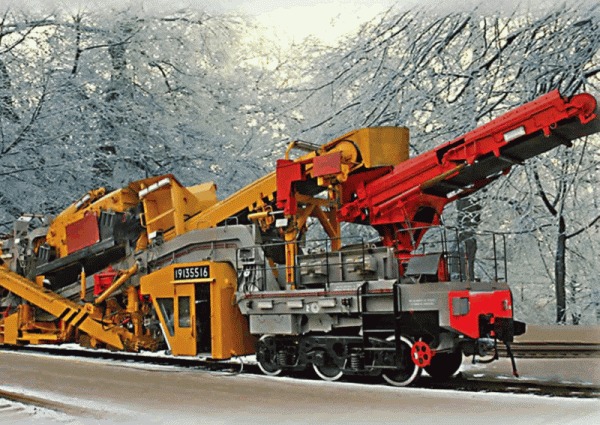

Щебнеочистительная машина ЩОМ-1200ПУ. ЩОМ-1200ПУ -
машина щебнеочистительная предназначена для вырезки и очистки щебёночного балласта, разделения его по фракциям и послойного распределения очищенного щебня в путь на перегонах и станционных путях с отбором засорителей в специализированный подвижной состав, уплотнением поверхности среза перед укладкой дарнита и послойной укладкой очищенного балласта под путевую решетку, а также для вырезки (без очистки) балласта. Функционирование рабочих органов машины и ее передвижение во время работы обеспечивается тягово-энергетической установкой ТЭУ-630 производства ОАО "Людиновотепловоз".
Особенности и новизна выполняемых операций:
- одногрохотность;
- односцепность;
- высокая производительность, до 1200м3/ч;
- послойное распределение крупного и мелкого щебня;
- наличие бункера запаса щебня для засыпки рельсошпальной решетки после окончания работы;
- применение грохота повышенной производительности, с регулируемыми частотой и амплитудой колебания;
- плавное регулирование скорости подачи;
- низкая энергоёмкость.
Максимальная производительность, м3/ч
* по очистке
1200
* по вырезке
800 Ширина очистки (вырезки), м 3,9 - 5,2 Глубина очистки (вырезки), м 0,2 - 0,6 Ширина укладки геотекстиля, м 4,5 Толщина нижнего слоя мелкого очищенного щебня, м 0,1-0,2 Скорость движения машины, км/ч:
* рабочая
0,06-0,6
* транспортная
80 Габаритные размеры щебнеочистительного модуля, мм, не более:
* длина по осям автосцепок
28160
* ширина
3200
* высота
5220 Общая установленная мощность, кВТ, не более 930 Вписывание в габарит в транспортном положении 1-Т ГОСТ 9238-83 Способ распределения щебня двухслойный Мощность тягово-энергетической установки, кВТ 630 Масса, Т 132 Обслуживающий персонал, чел 5 Продолжительность перевода машины из траспортного положения в рабочее или обратно, мин 30
