Характеристики и описание
Ситовой анализатор предназначен для сухого рассева сыпучих материалов в периодическом режиме.
Технические параметры
Параметры
Модели
А 12
А 20
А 20х4
А 30
А 50
Диаметр сита, мм
120
200
300
300
500
Количество сит, шт., не более
10
8
4х10
6
12
8
Тип вибропривода
ВП 30, ВП 30Т
ВП 50
ВП 30, ВП 30Т
ВП 50
ВП 50
Амплитуда колебаний (в зависимости от массы пробы и количества сит), мм
0,25-1,5
2,0-4,0
0,25-1,5
2,0-4,0
Частота колебаний, кол./мин
1500
Напряжение питания, 50 Гц, В
220
220/380
220
220/380
Габаритные размеры, мм, не более
длина
390
390
560
390
560
560
ширина
350
350
550
350
350
550
высота
684
760
1000
650
1154
1100
Масса, кг, не более
21
22
88
29
90
113
Описание устройства

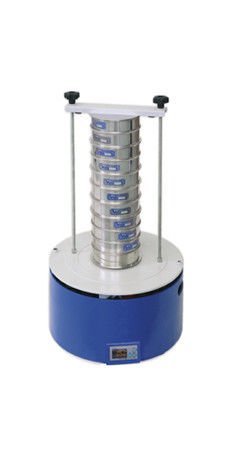

В состав анализатора входят: вибропривод, просеивающая часть (состоящая из комплекта сит, поддона и крышки), и устройство крепления сит (УКС).
Устройство и принцип действия вибропривода описаны в соответствующем разделе страницы «Вибропривода».
Просеивающая часть устанавливается на платформу вибропривода и фиксируется на ней с помощью устройства крепления сит.
Во всех анализаторах (кроме А 50) устройство крепления состоит из траверсы и двух шпилек с маховичками.
В Анализаторе А 20 на базе ВП 50 используется четыре УКС одновременно.
В Анализаторе А 50 вместо траверсы устанавливается крестовина с кольцом.
Подробное описание сит приведено в соответствующем разделе страницы «Сита».Просеивающие элементы анализаторов - сита имеют сходную конструкцию и состоят из обечайки и кольца, между которыми закреплена просеивающая поверхность, выполненная из металлотканой сетки или перфорированного полотна. Сита А 50 разборные, что позволяет производить замену просеивающей поверхности.
На Вибропривод ВП 30 и ВП 30Т устанавливаются сита диаметром 120, 200 и 300 мм; на вибропривод ВП 50 – 200, 300 и 500 мм.
При технологической задаче по увеличению объема сит или установке нескольких комплектов сит в одну колонку, могут применяться промежуточные кольца и поддоны.
Работа анализатора
Материал, подлежащий рассеву, загружается на верхнее сито, после чего комплект сит фиксируется на платформе вибропривода с помощью УКС. При включении анализатора в сеть вибропривод сообщает закрепленным на платформе ситам винтовые возвратно-поступательные колебания, что обеспечивает спиралевидную траекторию движения частицы по просеивающей поверхности от центра к периферии. Длина такой траектории движения значительно превышает диаметр сита, что повышает эффективность рассева. Частота колебаний равна частоте вращения электродвигателей, а амплитуда колебаний зависит от массы сит с просеиваемым материалом.
Частицы крупностью больше отверстий в просеивающем элементе сита (надрешетный продукт) остаются на сите, а менее крупные (подрешетный продукт) - просыпаются на сита, расположенные ниже.
Особенности
Эффективный рассев за счет винтовых возвратно-поступательных колебаний платформы вибропривода;
Изготовление сит из пищевой нержавеющей стали;
Установка времени работы анализатора и звуковое оповещение об окончании работы (на анализаторах на базе ВП 30Т);
Комплектация промежуточными кольцами и поддонами (для увеличения объема загружаемого материала и установки нескольких наборов сит на один вибропривод);
Герметичное соединение сит за счет уплотнительных резиновых колец (в С 20/50, С 30/50 и С 50/70);
Пониженный уровень шума при работе за счет применения эластичных приводных элементов;
Низкое энергопотребление.
