Газорегуляторный пункт ГРПШ-10М-1

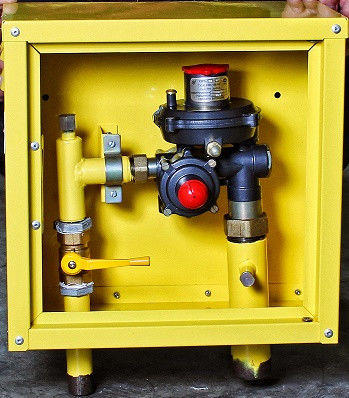

Пункт газораспределительный шкафной ГРПШ-10М-1 с Venio-A-35 без байпаса представляет собой сварную конструкцию, обшитую стальными листами, в которой расположено газовое оборудование. ГРПШ предназначен для редуцирования среднего давления на требуемое, автоматического поддержания заданного выходного давления независимо от изменения расхода и величины входного давления, автоматического отключения подачи газа при аварийном повышении или понижении выходного давления от допустимых заданных значений. Газ по входному трубопроводу через входной кран поступает к регулятору давления газа, который снижает давление газа до установленного значения и поддерживает его на заданном уровне. После редуцирования газ через выходной кран поступает потребителю. При повышении выходного давления выше допустимого значения открывается сбросной клапан и происходит сброс газа в атмосферу. При дальнейшем повышении или понижении контролируемого давления газа сверх допустимых пределов, срабатывает предохранительный запорный клапан, перекрывая подачу газа. Используется для бытового газоснабжения индивидуальных потребителей.

Основные технические характеристики ГРПШ-10М-1:
- регулируемая среда: природный газ по ГОСТ 5542-87;
- рабочее давление на входе: 0,05-0,6 МПа;
- номинальное выходное давление: 2,0-3,0 кПа;
- максимальная пропускная способность: 35 м³/час (при входном давлении -0,6 МПа);
- давление срабатывания сбросного клапана: 2,4,,3,7 кПа;
- давление срабатывания запорного клапана при аварийном понижении выходного давления: 1,5...,2,2 кПа;
- габаритные размеры (кожуха без выступающих патрубков): 340х170х340 мм;
- масса, не более: 10 кг;
- средний срок службы: 30 лет.

Присоединительные размеры ГРПШ-10М-1:
- входного патрубка: DN20;
- выходного патрубка: DN32.
