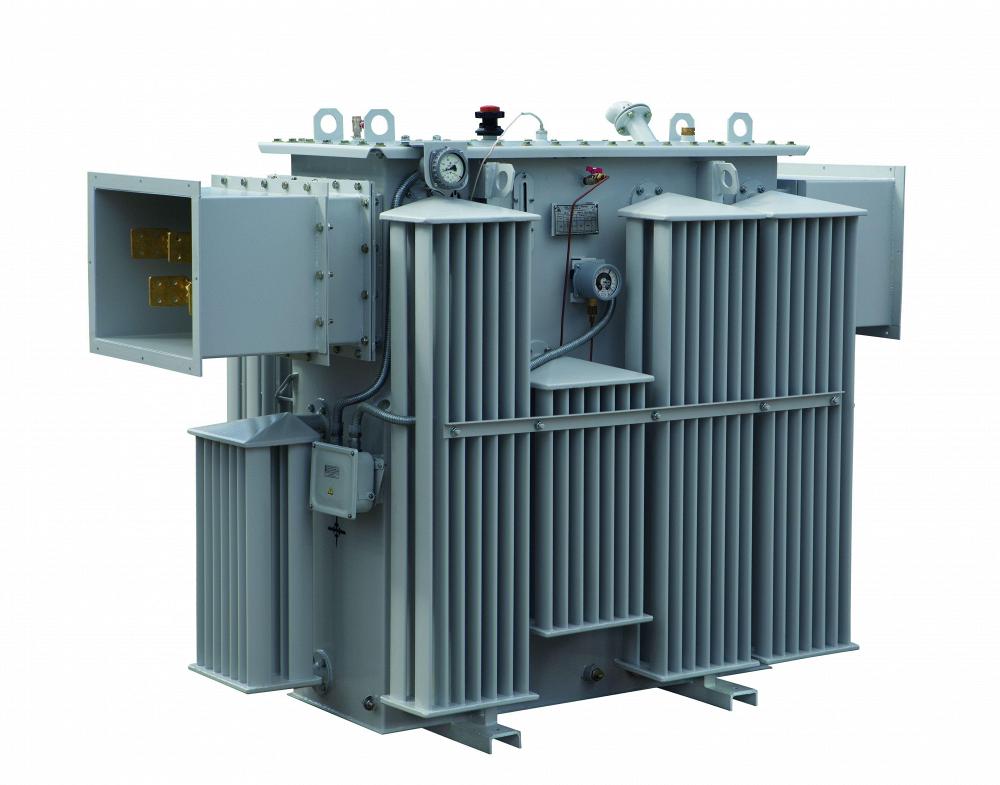

Силовые (распределительные) трансформаторы серии ТМГФ

Трансформаторы масляные серии ТМГФ предназначены для работы в электросетях напряжением 6 или 10 кВ в открытых электроустановках в условиях умеренного климата (исполнение У1 и УХЛ1 по ГОСТ 15150-69) и служат для понижения высокого напряжения питающей электросети до установленного уровня потребления.

Номинальная мощность: от 630 до 1000 кВА

Номинальное напряжение ВН: 6, 10 кВ

Номинальное напряжение НН: 0,4 кВ

Схемы и группы соединения обмоток: У/Ун-0; У/Zн-11; Д/Ун-11

По требованию заказчика возможны различные сочетания напряжений и схем соединения обмоток ВН и НН.

Рабочая частота: 50 Гц

Регулирование напряжения осуществляется со стороны ВН при помощи пятиступенчатого переключателя напряжения ПБВ (переключатель без возбуждения): U±2х2,5 %

Климатическое исполнение: У1 (от -45°С до +40°С), УХЛ1 (от -60°С до +40°С) (согласно ГОСТ 15150-69)
