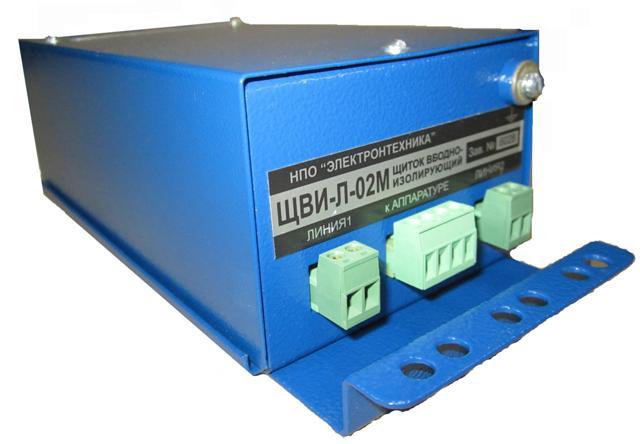

Щиток вводно-изолирующий ЩВИ-Л-02М соответствует исполнению УХЛ 3.1 по ГОСТ-15150-69, степень защиты корпуса соответствует IP30 по ГОСТ 14254?96.
ЩВИ-Л-02М предназначен для защиты аппаратуры связи от опасных перенапряжений и токов, возникающих в линии связи под влиянием грозовых разрядов и при соприкосновении линейных проводов с проводами линий электропередачи, а также для защиты от опасных напряжений, индуцированных контактной сетью переменного тока.
ЩВИ-Л-02 обеспечивает поглощение энергии продольных и поперечных перенапряжений и ограничение уровня перенапряжений на безопасном уровне. Кроме этого абонентский комплект подключается через изолирующий трансформатор с электрической прочностью 3 кВ.
ЩВИ-Л-02 имеет разъем для подключения абонентского комплекта и дистанционного электропитания от линии связи (при его использовании), а также разъемы подходящего и отходящего участков линии связи. Подключение дистанционного электропитания к аппаратуре должно производиться через дроссели.
ЩВИ-Л-02 содержит также два выключателя подходящего и отходящего участков линии связи (для удобства диагностирования состояния линии связи и для удобства локализации отказавших участков) и выключатель абонентского комплекта аппаратуры.
Отличительной особенностью ЩВИ-Л-02М является наличие трехступенчатой схемы защиты.
Первая ступень — съемный газонаполненный разрядник.
Вторая ступень — вставки плавкие и газонаполненный разрядник.
Третья ступень — ограничители напряжения во вторичной обмотке изолирующего трансформатора.
