Назначение и краткое описание:

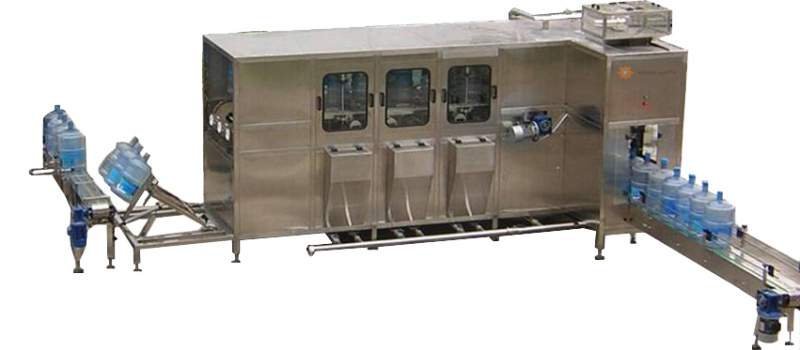

Моноблок розлива чистой воды QGF - 450 предназначен для автоматической дезинфекции, мойки, ополаскивания, розлива и укупорки бутылей объёмом 19 л.
Конструктивно автомат состоит из нержавеющего корпуса, внутри которого смонтированы:
конвейер перемещения бутылей система мойки и ополаскивания бутылей устройства налива бутылей блок укупорки пробкой.
Краткое описание принципа работы:
В машине применена автоматическая загрузка, бутыли опрокидываются толкателем в приемный лоток с загрузочного транспортера, приемный лоток поднимается, при этом бутыль самостоятельно соскальзывает вниз и устанавливается в спутник конвейера.
Конвейер останавливает бутыли над каждой форсункой для последовательной их обработки, которая происходит в несколько этапов:
Слив оставшейся после использования или предварительной мойки бутыли воды; Мойка внешней и внутренней поверхности бутыли с применением подогретого моющего средства происходит поочерёдно на двух позициях конвейера; Ополаскивание бутыли от моющего раствора изнутри не оборотной чистой водой; Слив оставшейся после ополаскивания бутыли воды в поддон, а далее в дренаж: Мойка внешней и внутренней поверхности антисептическим пищевым средством; Окончательное ополаскивание бутыли внутри; Слив остатков воды; В конце конвейера спутник, переворачивается, выбрасывает бутыль в лоток розлива. Пневмоцилиндр опускает наливной клапан и происходит наполнение бутыли. Налитую бутыль пластинчатый транспортёр перемещает под укупр; бутыль перемещается, снимает с лопатки пробку. Когда бутыль проходит под головкой укупора, она опускается (по сигналу датчика обнаружения бутыли) и напресовывает пробку на горло бутыли. Не останавливаясь налитая и укупоренная бутыль покидает машину.
Особенности автомата:
Баки для дезинфицирующего (моющего, с возможностью подогрева) раствора и оборотной воды, изготовленные из нержавеющей стали, расположены внутри машины и имеют свободный доступ для их обслуживания (мойки внутренней поверхности, обслуживание нагревателей).
Трубопроводы выполнены из пищевых поливинилхлоридных труб с резьбовыми и клееными соединениями. Для подачи воды на форсунки ополаскивания и в головку налива применены высокоэффективные надежные насосы с крыльчаткой из нержавеющей стали.
Управление автоматическим и наладочным режимами работы моноблока, а также настройка параметров цикла налива осуществляется на базе программируемого контроллера «Mitsubishi».
В шкафу управления расположены ввод сжатого воздуха, элементы воздухоподготовки и управляющие пневмораспределители.
К несомненным достоинствам моноблока относится то, что он полностью функционален, экономичен в энергопотреблении, компактен по габаритам, прост в обслуживании.
В наличии на складе в Москве по фиксированной цене в рублях. Пожалуйста, уточняйте цену у менеджера отдела продаж.
