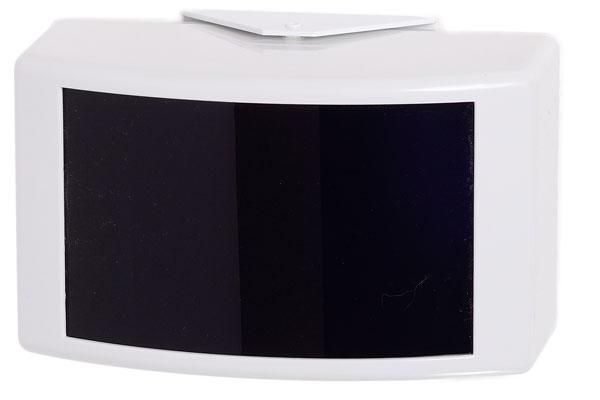

Извещатель пожарный дымовой линейный ИПДЛ-Д-I/4р предназначен для обнаружения частиц продуктов горения в атмосфере и выдачи извещения о пожаре.
Устанавливается в крупных помещениях с высокими потолками.
В основе работы прибора лежит затухание инфракрасного излучения в задымленной среде. Прибор состоит из блока излучателя и блока приемника, расположенных в одном корпусе и отражателя, устанавливаемого на противоположной стороне охраняемой зоны. Вместе они образуют ИК-луч, по затуханию которого прибор определяет наличие задымления.
Извещатель можно настроить ориентируясь на встроенные светодиодные индикаторы, с помощью вольтметра или с помощью прибора контроля ПК-01, но самый простой и быстрый способ настройки извещателя - с помощью встроенной ТВ-камеры. Для этого необходимо подключить ТВ-выход извещателя к монитору, имеющему стандартный одновольтовый вход видеосигнала. Помимо изображения с камеры на экране отображаются: относительная величина текущего уровня сигнала, максимально достигнутый при юстировке уровень сигнала, относительный текущий коэффициент усиления.
дальность действия до 100 м
контролируемая площадь до 900 м2
компенсация запыленности оптики
встроенная ТВ-камера для надежной и быстрой юстировки
регулируемый порог срабатывания
дистанционный контроль при помощи внешнего устройства оптической сигнализации ВУОС
определение характера неисправности при помощи ВУОС и прибора контроля ПК-01
Память последнего срабатывания
Технические характеристики
Напряжение питания 8...28 В Ток потребления в дежурном режиме не более 20 мА Диапазон рабочих температур окружающей среды -25...+55°C Степень защиты оболочки IP41 Рабочая дальность действия 8...100* м
*Дальность действия извещателя зависит от размера отражателя. В комплекте идет одна отражающая пластина, что соответствует 50 м. Максимальная дальность действия достигается при 4-х отражающих пластинах.
