Судовая Cистема Охранного Оповещения (SSAS) SAS-406 предназначена для передачи с судна сигнала об угрозе безопасности судна в рамках Международной спутниковой системы Коспас-Сарсат и соответствует требованиям резолюций IMO MSC.136 (76), MSC.147 (77) и MSC/Circ 1072.SERTIFICATE.

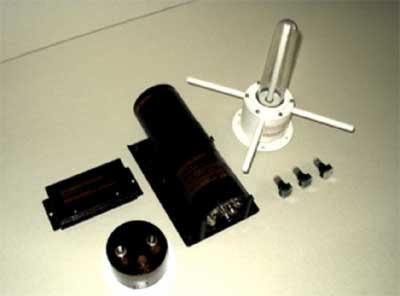

SAS-406 поставляется в следующем составе:
» Радиоэлектронный блок (РЭБ) с резервным источником питания 3 LSH-20;
» Антенна;
» Внешний блок питания - преобразователь 24В/12В;
» Коробка соединений;
» Комплект кнопок активации системы (2 шт. - для независимой активации сигнала охранного оповещения, 1 шт. - для тестирования системы);
» Комплект кабелей (по отдельному заказу).
Конструкция SAS-406 предусматривает:
Установку РЭБ, блока питания - преобразователя 24 В/12 В и коробки соединений во внутренних помещениях судна (на ходовом мостике) в соответствии с разработанным для этого проектом;
Установку антенны на палубе в соответствии с проектом на установку SAS-406.
Примечание: длина кабеля от РЭБ антенны не должна превышать 20 метров. Длина коммутационных проводов от РЭБ до кнопок активации не должна превышать 100 метров.
По техническим характеристикам SAS-406 соответствует спецификации C/S T.001, резолюциям ИМО MSC.136 (76), MSC.147/77 и MSC/Circ 1072 при внешнем питании 12 V от блока питания - преобразователя 24/12 В, или от резервного питания. Изделие автоматически переключается на резервное питание при исчезновении внешнего источника - бортовой сети + 24 В.
- Несущая частота 406028 ± 0,001 МГц.
- Мощность излучения от 3,16 до 7,94 Вт.
- Длительность сообщения 520 ± 5,2 мс.
- Скорость передачи информации 400 ± 4 бод.
- Продолжительность работы изделия от автономного источника питания составляет не менее 24 часов, в том числе, при температуре -20 оС.
- SAS-406 обеспечивает передачу сигнала об угрозе безопасности и при полностью обесточенном судне.
- SAS-406 может эксплуатироваться при tO от - 40ОС до + 70ОС.
Мощность потребляемая от бортовой сети 24 В:
- в дежурном режиме и в режиме сброса - не более 0,1 А (3,2 Вт);
- в режиме передачи и режиме самопроверки - не более 3,0 А (93 Вт) в импульсе длительностью 0,5 с и 0,2 А (6,5 Вт) в паузе длительностью 50 с.
SAS-406 позволяет в тестовом режиме произвести самопроверку работоспособности следующих узлов:
- кнопок активации А1, А2.
- средств ввода данных текущего местоположения.
- передающего радио-тракта.
- блока питания 24/12 В
SAS-406 обеспечивает автоматический ввод данных местоположения (координат) от судовых приемников ГЛОНАС и GPS в соответствии с требованиями стандарта серии МЭК 61162, поддерживаются и обрабатываются предложения со следующими идентификаторами: GNS, GLL, GGA, RMC.
