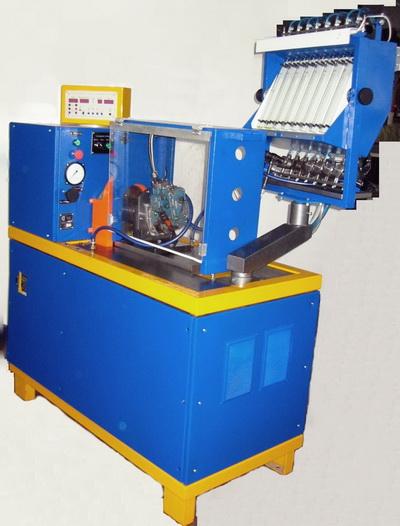

Стенд с стандартным блоком управления, тахосчетчиком, мензурочный мерный блок СДТ/7,5 CR
Стенд СДТ/7,5 CR максимально адаптирован для последующей установки на нем оснастки для проверки форсунок "COMMON-RAIL".
Стенд позволяет обеспечить испытание и регулировку форсунок Common-Rail (BOSCH,DELPHI,DENSO,SIEMENS), насосов Сommon-Rail (CP1,CP2,CP3) (BOSCH,DELPHI,DENSO), регуляторов и датчиков давления СR импортных и отечественных машин: легковых автомобилей, средне - тоннажных грузовиков и машин сельскохозяйственного назначения.
Стенд серии СДТ отвечает техническим требованиям нормативных документов: ГОСТ Р 51151-98, ГОСТ 12.1.003-83, ГОСТ 12.1012-90 «Насосы топливные дизелей. Общие технические условия» и Международного стандарта ИСО 4008/1 «Транспорт дорожный. Испытание топливных насосов высокого давления».
Технические характеристики стенда СДТ/7,5 CR
Параметр Значение Мощность привода вала, кВт. 7,5 Частоты вращения приводного вала, мин-1 40…3500 Диапазоны измерения частоты вращения приводного вала, мин-1 50...9999 Объема топлива каждым сосудом СТА, мл первого ряда мерных емкостей 2...135 второго ряда мерных емкостей 1… 40 Температуры топлива, °С 1… 100 Давления топлива, диапазон, МПа (кгс/см2) 0,01…0,6(0,1…6) Вместимость топливного бака, л., не более 30 Питание от сети переменного тока Напряжение, В 380 Частота, Гц 50 Установленная мощность, кВт 10 Габаритные размеры, мм, не более 2000х890х1970 Количество обслуживающего персонала, чел 1 Масса (сухая) стенда, кг, не более 600 Срок службы, лет, не менее 5
Состав стенда
универсальная виброустойчивая станина с встроенным в нее электроприводом с электронной системой управления частотой вращения выходного вала, позволяющей поддерживать заданную скорость независимо от нагрузки;электронный тахосчетчик для управления процессом измерения цикловой подачи;узел выходного вала с маховиком и беззазорной упругой приводной муфтой;8-ми секционный мензурочный блок измерения подачи топлива с мензурками малого и большого объема;автономная система термостабилизации топлива (нагрев и охлаждение в автоматическом режиме);стендовая система подачи топлива к испытуемому ТНВД;электрошкаф с силовой электроаппаратурой управления стендом;кронштейн для крепления насоса CR;защитный кожух.
Со стендом по отдельному заказу может поставляться сборочный комплект, который предназначен для проверки системы из 4 -х форсунок CR одновременно. Конструктивно выполнен в виде приставки, подключаемой к форсункам, датчику и регулятору давления в рейке при помощи специальных кабелей-переходников. В базовую комплектацию прибора входят кабели для подключения к форсункам системы Bosch, Delphi, все необходимые кабели для подключения к датчикам и регуляторам давления, а так же регулировочные данные на форсунки.
Состав: Симулятор сигналов «CR-Tester- 4 кан.» + Сборочный комплект (ТНВД, аккумулятор «Rail» и регулятор давления).
