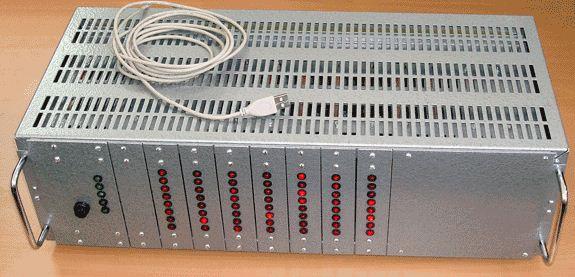

Концентратор К-11 или К-5предназначен для обеспечения связи между компьютером диспетчера и дорожными контроллерами по проводным линиям связи или радиомодемом для связи с контроллерами по радиоканалу.
Концентратор обеспечивает:
- хранение суточного плана координации работы системы (графиков переключения), которые загружаются в него с компьютера;
- выбор текущей рабочей программы координации в соответствии с текущим временем;
- хранение периодов и счет значений рабочих циклов;
- счет текущего времени и синхронизацию с текущим временем, принимаемым из управляющего компьютера.
Концентратор состоит из:
- объединительной корзины
- блока питания концентратора
- системной платы концентратора KONZ
- плат расширения:
- интерфейсных плат RS485 (могут отсутствовать)
- интерфейсных плат АСУДД (могут отсутствовать)
Концентратор выпускается на 5 или 11 слотов расширения (К-5 или К-11) и может иметь либо COM-порт, либо USB-порт. Модели с COM-портом сняты с производства.
Сам концентратор является кандидатом на снятие с производства в связи с отмиранием проводных линий АСУДД. Заменяется GSM- или Ethernet-модемом.
Драйвер концентратора с USB-портом
Драйвер для WindowsXP (401 Кб). Перед установкой распаковать архив. Установка аналогична драйверу для USB-кабеля программирования, разница только в названии устройства - будет обнаружен CS -concentrator. В диспетчере устройств пропишутся "USB-concentrator Serial Converter" и "CS-concentrator Ser
