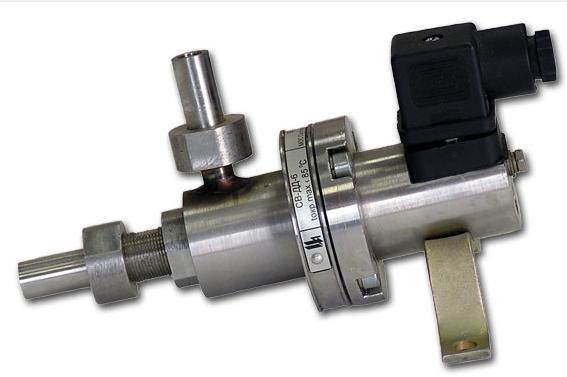

Сигнализатор взрывозащищенный перепада давления СВ-ДД предназначен для сигнализации достижения заданного значения перепада давления путем коммутации электрических цепей в автоматизированных системах защиты и управления технологическими процессами химической, нефтехимической и других отраслей промышленности.
Технические характеристики
Верхний предел давления: СВ-ДД-6 - 6,0 кгс/см2; СВ-ДД-10 - 10,0 кгс/см2; СВ-ДД-16 - 16,0 кгс/см2. Одностороннее давление измеряемой среды: СВ-ДД-6 - не более 8 кгс/см2; СВ-ДД-10 - не более 16 кгс/см2; СВ-ДД-16 - не более 24 кгс/см2. Срабатывание датчика-сигнализатора СВ-ДД, обеспечивающее коммутацию электрических цепей (замыкание НР контакта), - при превышении заданного значения на 4% диапазона измерения. Обратное переключение СВ-ДД - при уменьшении перепада давления относительно заданного более чем на 8% диапазона измерения. Максимальная коммутируемая мощность - 4 Вт, 4ВА. Диапазон коммутируемых токов - от 5·10-6 до 0,25 А. Диапазон коммутируемых напряжений - от 5·10-2 до 60 В. Частота коммутируемого сигнала - не более 10 кГц. Степень защиты внутренних элементов, обеспечиваемая оболочкой, - IP65 по ГОСТ 14254-96. Габаритные размеры - не более 216?98?95 мм. Масса - не более 1,5 кг.
Условия эксплуатации
Температура окружающего воздуха - от -60 до +70 °С. Относительная влажность воздуха - 95 % при температуре +35 °С и более низких температурах без конденсации влаги. Вибрация с частотой от 10 до 55 Гц и амплитудой смещения до 0,35 мм. СВ-ДД не могут быть использованы для работы с жидкостями, кристаллизующимися, выпадающими в осадок или загустевающими в условиях эксплуатации. Агрессивность среды не должна превышать химическую стойкость стали 12Х18Н10Т ГОСТ 5632, 36НХТЮ ГОСТ 10994 и фторопласта Ф-4 ТУ6-05-810-76.
Взрывозащита
Сигнализатор перепада давления СВ-ДД соответствует техническому регламенту «О безопасности оборудования для работы во взрывоопасных средах» (ТР ТС 012/2011) и предназначен для эксплуатации в составе систем противоаварийной защиты.
Уровень взрывозащиты -
"особовзрывобезопасный". Вид взрывозащиты -
"искробезопасная электрическая цепь" по ГОСТ Р 51330.10-99. Маркировка взрывозащиты -
0ExiaIICT5 Х по ГОСТ Р 51330.0-99. Сертификат соответствия НФ МОС «Сертиум» № TC RU C-RU.ME92.B.00007 включен в Национальную часть единого реестра выданных сертификатов соответствия, оформленных по единой форме.
Сигнализаторы взрывозащищенные избыточного давления СВ-ДД должны подключаться к искробезопасным источникам питания, допущенным к применению в установленном порядке, при максимальной температуре окружающей (контролируемой) среды. Искробезопасность источника питания должна быть подтверждена совместно с линией связи, используемой для питания сигнализаторов СВ-ДД. Область применения датчика-сигнализатора СВ-ДД определяется уровнем взрывозащиты и подгруппой электрооборудования их искробезопасных источников питания.
Исполнения
Сигнализаторы перепада давления СВ-ДД выполнены в соответствии с ЦКЛГ.421268.001 ТУ. В зависимости от верхнего предела контролируемого давления СВ-ДД выпускается в трех исполнениях, указанных в таблице 1.
