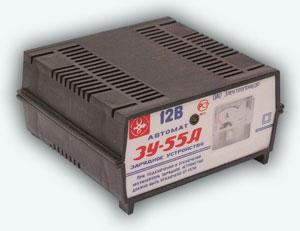

Данное устройство разработано для зарядки кислотных 12 В автомобильных аккумуляторов емкостью от 40 до 60 А/Ч.
Во время зарядки аккумулятора, извлеченного из автомобиля, необходимо соблюсти полярность при подключении его к зарядному устройству («+» к «+», «-» к «-»).
При зарядке АКБ, подключенного к электропитанию автомобиля, необходимо отключить клемму «+» аккумуляторной батареи от бортовой сети (клемму «-» при этом не отключайте).
Красный провод «+» ЗУ соедините с клеммой «+» АКБ, черный провод «-» подключите к «массе» вашего автомобиля в стороне от двигателя и аккумулятора (например к элементу кузова).
Подключив зарядное устройство к сети напряжением 220 В, вам необходимо проконтролировать зарядный ток по амперметру, вмонтированном в прибор, он не должен превышать 4,5 А.
Если стрелка достигает «упора» (5 А и выше), вам следует немедленно отключить зарядное устройство от сети - аккумулятор неисправен.
Не допускается также длительная работа прибора при токе 4,4 - 5 А, поскольку может привести к перегреву зарядного устройства и выходу его из строя.
Если после включения ток равен нулю и загорается светодиод, значит аккумулятор подключен неправильно или на выходе зарядного устройства произошло короткое замыкание. Необходимо устранить ошибку.
При нормальном процессе зарядки АКБ ток плавно уменьшается в соответствии с возрастанием электродвижущей силы аккумуляторной (ЭДС) батареи. При достижении значения 14,2 - 14,5 В на клеммах ЗУ автоматически отключит заряжаемую АКБ, а на передней панели загорится индикатор.
Батарея, как правило, заряжена не менее чем на 90 % емкости. Далее ЗУ будет систематически включаться и отключаться с интервалом в несколько минут.
Для достижения полной зарядки батареи необходимо держать ее в этом режиме не менее 2 часов, после чего отключить устройство и снять зажимы с аккумулятора.
