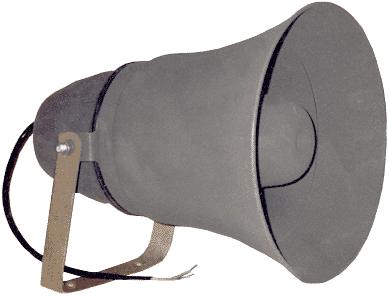

Громкоговоритель рупорный взрывозащищенный 12ГР-38В ИЦЗ.847.053 предназначен для использования в качестве источника звука в системах производственно-технологической громкоговорящей связи, аварийного оповещения и озвучивания во взрывоопасных зонах 1 и 2 в соответствии с ГОСТ Р51330.9-99 часть 10 и в зонах В-1, В-1а, В-1б, В-1г в соответствии с главой 7.3 «Правил устройства электроустановок» (ПУЭ), в которых по условиям работы возможно образование взрывоопасных смесей, отнесенных к категориям IIА, IIВ и группам Т1-Т6 по ГОСТ Р51330.11-99 часть 12 и ГОСТ Р51330.13-99, часть 14.
Уровень взрывозащиты 1ExmdIIBT6X по ГОСТ Р51330.0-99, ГОСТ Р51330.1-99, ГОСТ Р51330.17-99.
Электрические и электроакустические параметры громкоговорителя должны соответствовать нормам, указанным в таблице 1, при нормальных климатических условиях: температура окружающего воздуха 25±10°С, относительная влажность от 45 до 80%, атмосферное давление от 84 до 106,7 кПа.
Таблица 1
№
п/п Наименование параметра, единицы измерения Норма
по ТУ 1. Номинальное входное звуковое напряжение, В 120* 2. Номинальное электрическое сопротивление при подключении
к сети проводного вещания с номинальным напряжением 120В, Ом
1200
3. Номинальная мощность, Вт 12 4. Предельная шумовая мощность, Вт 18 5. Эффективный рабочий диапазон частот, ограниченный полем допусков +6дБ/-14дБ от уровня среднего звукового давления в полосе частот 800-3150 Гц, Гц, не уже 315-5100 6. Уровень характеристической чувствительности в полосе частот 800-3150 Гц, дБ, не менее 102 7. Полный коэффициент гармонических искажений при номинальном входном звуковом напряжении, %, не более, на частотах, Гц
от630 до 1000
от 1000 до 3000
свыше 3000
15
10
7
*) По требованию заказчика допускается выпуск громкоговорителей для подключения к сети проводного вещания с напряжением 30 В (номинальное электрическое сопротивление 75 Ом).
